當前位置:網站首頁 > 產品展示 > 管夾閥 > GJ41X鑄鐵管夾閥 > 鑄鐵管夾閥

產品展示

鑄鐵管夾閥

  • 型   號:
  • 類   別:GJ41X鑄鐵管夾閥
  • 價   格:面議
  • 產   地:

產品點擊瀏覽次數:1608

分享到:

一、GJ41X鑄鐵管夾閥工作原理:
   (1) 結構:GJ41X-6L管夾閥由左右閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。  (2) 工作原理:當順轉手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。

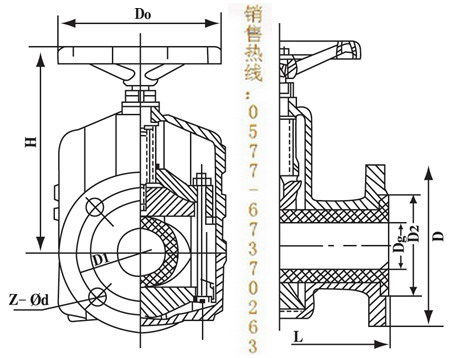

二、GJ41X鑄鐵管夾閥結構圖:

三、GJ41X鑄鐵管夾閥連接尺寸:



公稱通徑
主要連接尺寸及外型尺寸
重量KG
L
D
D1
D2
b
Z-Ø
20
135
105
75
55
16
4-14
2.5
25
145
115
85
65
16
4-14
3
32
160
135
100
78
18
4-18
4
40
180
145
110
85
18
4-18
6
50
210
165
125
100
20
4-18
7.5
65
250
185
145
120
20
4-18
9.5
80
300
190
160
135
22
4-18
16
100
350
215
180
155
22
8-18
20
125
430
245
210
185
25
8-18
28
150
500
280
240
210
25
8-23
43
200
650
335
295
265
32
8-23
80


















  四、GJ41X鑄鐵管夾閥安裝及維修:
(1)將電觸槽下方伸出地面塑料管插入小閥門一端膠管,另一端把我廠配套供應塑料管插入,出口伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。 (2)久時使用,如有磨損或泄漏只要打開左右閥體調換管套,其閥可長期使用。
五、GJ41X鑄鐵管夾閥訂貨說明:

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明

3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:0577-67370263

鑄鐵管夾閥工作原理:當順轉手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。
