產品展示鋁合金管夾閥
- 型 號：GJ41X
- 類 別：GJ41X鋁合金管夾閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2408

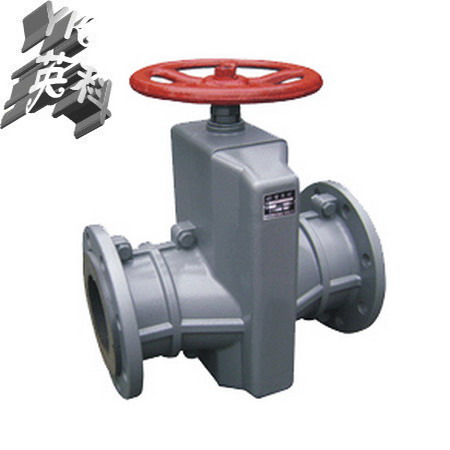

鋁合金管夾閥
點擊放大一、GJ41X鋁合金管夾閥工作原理：
(1) 結構：GJ41X-6L管夾閥由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。 (2) 工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

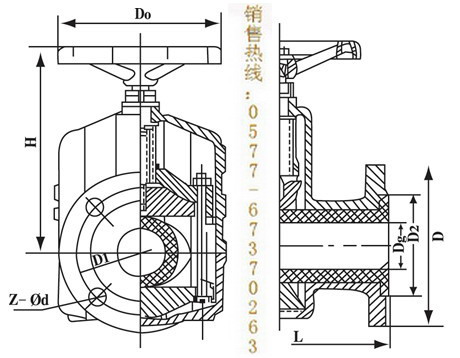

二、GJ41X鋁合金管夾閥結構圖：
三、GJ41X鋁合金管夾閥連接尺寸：
|
公稱通徑
|
主要連接尺寸及外型尺寸
|
重量KG
|
|||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-Ø
|
||
|
20
|
135
|
105
|
75
|
55
|
16
|
4-14
|
2.5
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4-14
|
3
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4-18
|
4
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
6
|
|
50
|
210
|
165
|
125
|
100
|
20
|
4-18
|
7.5
|
|
65
|
250
|
185
|
145
|
120
|
20
|
4-18
|
9.5
|
|
80
|
300
|
190
|
160
|
135
|
22
|
4-18
|
16
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
20
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
28
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
43
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
80
|
四、GJ41X鋁合金管夾閥安裝及維修：
(1)將電觸槽下方伸出地面塑料管插入小閥門一端膠管，另一端把我廠配套供應塑料管插入，出口伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。 (2)久時使用，如有磨損或泄漏只要打開左右閥體調換管套，其閥可長期使用。
五、GJ41X鋁合金管夾閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
