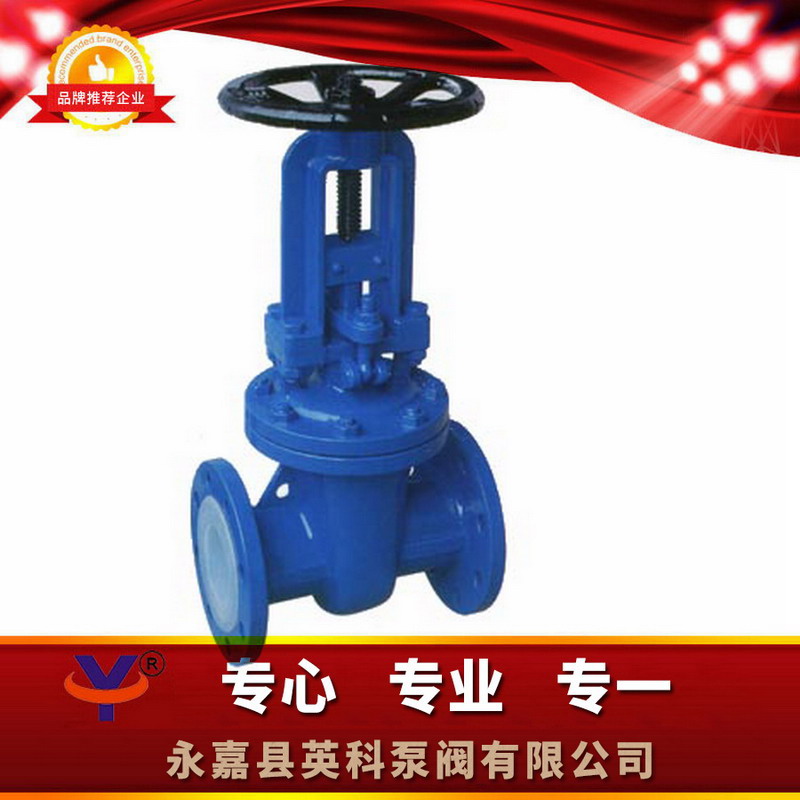

產品展示Z41F襯氟閘閥
- 型 號:Z41F
- 類 別:Z41F襯氟閘閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:6097
Z41F襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
一、Z41F襯氟閘閥概述:
閘閥是一種最帶見的啟閉閥門,利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質,楔式閘閥不允許微量開啟在管路中作節流裝置用,以免因高速流動的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
二、Z41F襯氟閘閥特點:
1.閥體有扁體和圓體兩種形狀:GB閥門采用圓體,ANSI磅級閥門DN≤300Lb采用扁體,DN≥400Lb采用圓體,閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件,全部名襯FEP(F46)等氟塑料;
2.密封副為FPF(F46)/ FEP(F46)或其它材料組合,摩擦系數小,啟閉力矩低;
3.填料采用PTFE(F4)標準填料,密封性能好,維修更換方便;
4.帶有彈性的閘板,可補償閘板密封面與閥座密封面之間楔角偏差,吻合度好,密封效果理想;
5.介質可從兩側任意方向通過閘閥,適用于介質方向可能改變的管路上作用啟閉裝置。
三、Z41F襯氟閘閥技術規范:
設計標準 |
GB12234 |
結構長度 |
GB12221 |
法蘭標準 |
JB/T79-94 |
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
驅動方式 |
手動、電動、氣動 |
四、Z41F襯氟閘閥零件材料:
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄閥 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
閥體/端蓋/閘板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
閥桿 |
1Cr13 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
襯里/閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) |
|||||
4 |
填料/壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
7 |
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
8 |
緊固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|||
10 |
手輪 |
WCB |
WCB |
WCB |

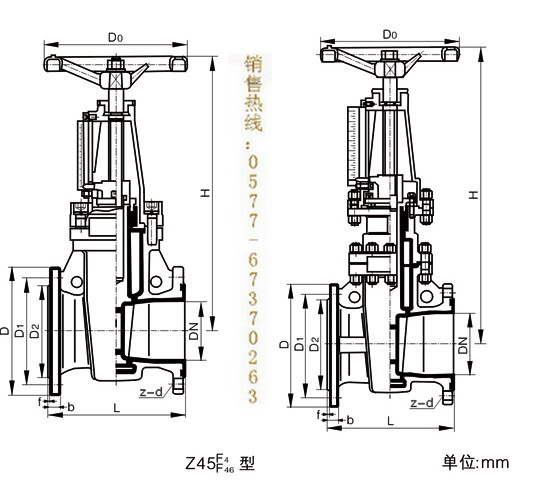

五、Z41F襯氟閘閥連接尺寸:
公稱通徑 |
標準值 |
參考值 |
||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
W |
D0 |
H |
WT(Kg) |
PN0.6MPa |
||||||||||||
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Ф12 |
100 |
100 |
120 |
5 |
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Ф12 |
100 |
120 |
140 |
6 |
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Ф12 |
120 |
130 |
150 |
7 |
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Ф14 |
120 |
156 |
185 |
10 |
40 |
11/2 |
240 |
130 |
100 |
80 |
3 |
16 |
4-Ф14 |
160 |
165 |
205 |
18 |
50 |
2 |
250 |
140 |
110 |
90 |
3 |
16 |
4-Ф14 |
160 |
350 |
400 |
25 |
65 |
21/2 |
270 |
160 |
130 |
110 |
3 |
16 |
4-Ф14 |
180 |
370 |
435 |
30 |
80 |
3 |
280 |
185 |
150 |
125 |
3 |
18 |
4-Ф18 |
180 |
430 |
510 |
43 |
100 |
4 |
300 |
205 |
170 |
145 |
3 |
18 |
4-Ф18 |
220 |
495 |
595 |
58 |
125 |
5 |
325 |
235 |
200 |
175 |
3 |
20 |
8-Ф18 |
220 |
610 |
735 |
100 |
150 |
6 |
350 |
260 |
225 |
200 |
3 |
20 |
8-Ф18 |
240 |
670 |
820 |
115 |
200 |
8 |
400 |
315 |
280 |
255 |
3 |
22 |
8-Ф18 |
240 |
815 |
1015 |
145 |
250 |
10 |
450 |
370 |
335 |
310 |
3 |
24 |
12-Ф18 |
240 |
965 |
1215 |
230 |
300 |
12 |
500 |
435 |
395 |
362 |
4 |
24 |
12-Ф23 |
280 |
1140 |
1440 |
335 |
350 |
14 |
550 |
485 |
445 |
412 |
4 |
26 |
12-Ф23 |
280 |
1275 |
1625 |
540 |
400 |
16 |
600 |
535 |
495 |
462 |
4 |
28 |
16-Ф23 |
320 |
1445 |
1845 |
670 |
450 |
18 |
650 |
590 |
550 |
518 |
4 |
28 |
16-Ф23 |
320 |
1530 |
1980 |
780 |
500 |
20 |
700 |
640 |
600 |
568 |
4 |
30 |
16-Ф23 |
360 |
1725 |
2225 |
850 |
公稱通徑 |
標準值 |
參考值 |
||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H |
H1 |
WT(Kg) |
PN1.0MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
110 |
125 |
6 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
120 |
140 |
7 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
132 |
155 |
8 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
120 |
156 |
185 |
11 |
40 |
11/2 |
240 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
160 |
167 |
210 |
20 |
50 |
2 |
250 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
358 |
410 |
28 |
65 |
21/2 |
270 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
375 |
440 |
32 |
80 |
3 |
280 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
180 |
435 |
515 |
45 |
100 |
4 |
300 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
220 |
500 |
600 |
60 |
125 |
5 |
325 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
220 |
615 |
740 |
110 |
150 |
6 |
350 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
240 |
675 |
825 |
120 |
200 |
8 |
400 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
280 |
820 |
1020 |
150 |
250 |
10 |
450 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
320 |
970 |
1220 |
240 |
300 |
12 |
500 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
320 |
1145 |
1445 |
340 |
350 |
14 |
550 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
360 |
1280 |
1630 |
550 |
400 |
16 |
600 |
565 |
515 |
482 |
4 |
32 |
16-Ф25 |
400 |
1450 |
1850 |
680 |
450 |
18 |
650 |
615 |
565 |
532 |
4 |
32 |
20-Ф25 |
500 |
1538 |
1988 |
795 |
500 |
20 |
700 |
670 |
620 |
585 |
4 |
34 |
20-Ф25 |
500 |
1730 |
2230 |
880 |
PN1.6MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
120 |
110 |
130 |
7 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
120 |
120 |
140 |
8 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
135 |
160 |
9 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
160 |
160 |
190 |
13 |
40 |
11/2 |
240 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
160 |
170 |
220 |
25 |
50 |
2 |
250 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
360 |
410 |
32 |
65 |
21/2 |
270 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
380 |
440 |
38 |
80 |
3 |
280 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
180 |
440 |
520 |
50 |
100 |
4 |
300 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
240 |
500 |
600 |
68 |
125 |
5 |
325 |
245 |
210 |
185 |
3 |
26 |
8-Ф18 |
240 |
615 |
740 |
125 |
150 |
6 |
350 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
280 |
680 |
830 |
170 |
200 |
8 |
400 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
280 |
820 |
1020 |
210 |
250 |
10 |
450 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
320 |
980 |
1230 |
260 |
300 |
12 |
500 |
460 |
410 |
375 |
4 |
34 |
12-Ф25 |
320 |
1150 |
1450 |
480 |
350 |
14 |
550 |
520 |
470 |
435 |
4 |
38 |
16-Ф25 |
400 |
1285 |
1635 |
620 |
400 |
16 |
600 |
580 |
525 |
485 |
4 |
40 |
16-Ф30 |
400 |
1455 |
1855 |
805 |
450 |
18 |
650 |
640 |
585 |
545 |
4 |
44 |
20-Ф30 |
500 |
1545 |
1990 |
880 |
500 |
20 |
700 |
705 |
650 |
608 |
4 |
46 |
20-Ф34 |
500 |
1735 |
2235 |
920 |
公稱通徑 |
標準值 |
參考值 |
||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H |
H1 |
WT(Kg) |
PN2.5MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-Ф14 |
120 |
110 |
130 |
8 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
120 |
120 |
140 |
9 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
160 |
135 |
160 |
10 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
160 |
160 |
190 |
14 |
40 |
11/2 |
240 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
180 |
170 |
220 |
28 |
50 |
2 |
250 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
180 |
360 |
410 |
36 |
65 |
21/2 |
270 |
180 |
145 |
120 |
3 |
22 |
8-Ф18 |
240 |
380 |
440 |
45 |
80 |
3 |
280 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
240 |
440 |
520 |
58 |
100 |
4 |
300 |
230 |
190 |
160 |
3 |
24 |
8-Ф23 |
280 |
500 |
600 |
76 |
125 |
5 |
325 |
270 |
220 |
188 |
3 |
28 |
8-Ф25 |
280 |
615 |
740 |
143 |
150 |
6 |
350 |
300 |
250 |
218 |
3 |
30 |
8-Ф25 |
320 |
680 |
830 |
178 |
200 |
8 |
400 |
360 |
310 |
278 |
3 |
34 |
12-Ф25 |
320 |
820 |
1020 |
243 |
250 |
10 |
450 |
425 |
270 |
332 |
3 |
36 |
12-Ф30 |
400 |
980 |
1230 |
275 |
300 |
12 |
500 |
485 |
430 |
390 |
4 |
40 |
16-Ф30 |
400 |
1150 |
1450 |
520 |
PN4.0MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
46 |
2 |
14 |
4-Ф14 |
160 |
220 |
240 |
9 |
20 |
3/4 |
150 |
105 |
75 |
56 |
2 |
16 |
4-Ф14 |
180 |
256 |
280 |
12 |
25 |
1 |
160 |
115 |
85 |
65 |
3 |
16 |
4-Ф14 |
180 |
275 |
305 |
14 |
32 |
11/4 |
180 |
140 |
100 |
76 |
3 |
18 |
4-Ф18 |
200 |
285 |
318 |
16 |
40 |
11/2 |
200 |
150 |
110 |
84 |
3 |
18 |
4-Ф18 |
200 |
320 |
36 5 |
29 |
50 |
2 |
250 |
165 |
125 |
99 |
3 |
20 |
4-Ф18 |
280 |
371 |
425 |
33 |
65 |
21/2 |
280 |
185 |
145 |
118 |
3 |
22 |
8-Ф18 |
280 |
393 |
463 |
46 |
80 |
3 |
310 |
200 |
160 |
132 |
3 |
24 |
8-Ф18 |
320 |
455 |
5 35 |
53 |
100 |
4 |
350 |
235 |
190 |
156 |
3 |
24 |
8-Ф22 |
360 |
551 |
660 |
80 |
125 |
5 |
400 |
270 |
220 |
184 |
3 |
26 |
8-Ф26 |
400 |
634 |
755 |
128 |
150 |
6 |
450 |
300 |
250 |
211 |
3 |
28 |
8-Ф26 |
400 |
708 |
860 |
155 |
200 |
8 |
550 |
375 |
320 |
284 |
3 |
34 |
12-Ф30 |
450 |
858 |
1060 |
265 |
250 |
10 |
650 |
450 |
385 |
315 |
3 |
38 |
12-Ф33 |
560 |
1015 |
1270 |
370 |
300 |
12 |
750 |
515 |
450 |
409 |
4 |
42 |
16-Ф33 |
640 |
1200 |
1580 |
550 |
六、Z41F襯氟閘閥訂貨說明:
1.襯氟閘閥產品名稱;
2.襯氟閘閥產品型號;
3.襯氟閘閥產品口徑;
4.襯氟閘閥使用介質;
5.襯氟閘閥使用溫度;
6.襯氟閘閥驅動方式;
7.襯氟閘閥公稱壓力;
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:0577-67370263
Z41F襯氟閘閥是一種最帶見的啟閉閥門,利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質,楔式閘閥不允許微量開啟在管路中作節流裝置用,以免因高速流動的介質沖蝕而加快密封面的損壞。FEP(F46)、PCTFE(F3)襯氟閘閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
營口市Z41F襯氟閥、阜新市Z41F襯氟閘閥、遼陽市Z41F襯氟閥、盤錦市Z41F襯氟閘閥、鐵嶺市Z41F襯氟閘閥、朝陽市Z41F襯氟閘閥、葫蘆島市Z41F襯氟閘閥、吉林Z41F襯氟閘閥、吉林市Z41F襯氟閘閥、四平市Z41F閘閥
永嘉縣英科泵閥有限公司
銷售電話 Tel:0577-67370263/67499728
傳真 Fax:0577-57884828
電子郵箱 E-mail:yroke@126.com
Q Q : 178041624, 821449119
手機:13968989215
微信號:13968989215
網站:http://www.13968989215.com/
【請客戶在下單或者購買之前】
【請先通過貿易通跟我們的業務員溝通或者來電咨詢】
(1)價格問題:價格以本公司實際報價為準!
(2)產品問題:所有商品我們公司在發貨之前都進行嚴格質檢,確保無任何問題才發貨!
(3)產品圖片:圖片均100%實物拍攝,但由于光線及顯示器等原因會有輕微的色差,請諒解
(4)產品屬性:下單之前或者購買之前請咨詢您需要的商品型號、規格尺寸等,以便確認您所買的產品和您所需的產品尺寸是否一樣.
