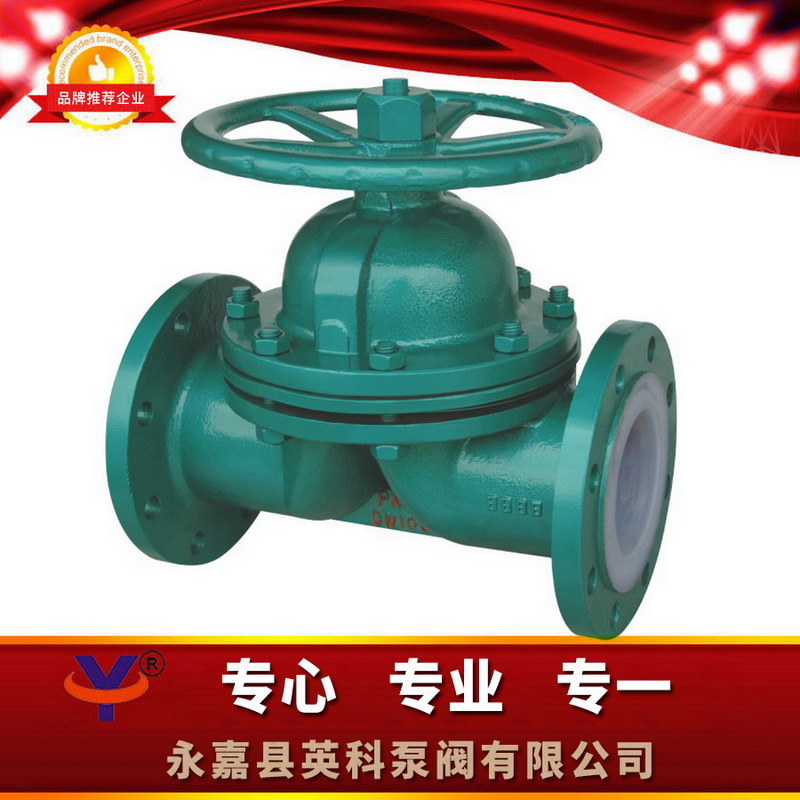

G41F襯氟隔膜閥

型號：G41F
類別：G41F襯氟隔膜閥
價 格：￥面議
產 地：溫州

產品點擊瀏覽次數：2055

G41F襯氟隔膜閥利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。

分享到：

點擊放大

一、G41F襯氟隔膜閥概述：
隔膜閥是一種特殊形式的、具有截?cái)喙δ艿拈y門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截?cái)喙軆?nèi)介質之目的。
二、G41F襯氟隔膜閥其特點如下：
隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。
1.復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2.利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3.做為執行元件的膜片，由于頻繁的啟閉,易產生疲勞斷裂，應視工況、介質的特性，進行定期更換。
4.氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。
三、G41F襯氟隔膜閥基本型號：

手動	G41F3	直流式	G45F3
	G41F46		G45F46
氣動	Q641F3	電動	Q941F3
	Q641F46		Q941F46

四、G41F襯氟隔膜閥零件材料：

號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低不銹鋼耐酸鑄鋼
號	零件名稱	Z	C	P	R	P	R
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
5	支架	WCB			CF8	CF8
6	閥桿螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	緊固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手輪	WCB			WCB	WCB

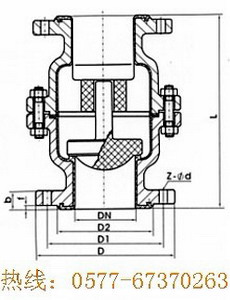

五、G41F襯氟隔膜閥連接尺寸：

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345

六、G41F襯氟隔膜閥訂貨說明：

1.襯氟隔膜閥產品名稱;

2.襯氟隔膜閥產品型號;

3.襯氟隔膜閥產品口徑;

4.襯氟隔膜閥使用介質;

5.襯氟隔膜閥使用溫度;

6.襯氟隔膜閥驅動方式;

7.襯氟隔膜閥公稱壓力;

8.襯氟隔膜閥產品材質;

歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

G41F襯氟隔膜閥一種特殊形式的、具有截?cái)喙δ艿拈y門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截?cái)喙軆?nèi)介質之目的。

仙桃市G41F襯氟隔膜閥、天門市G41F襯氟隔膜閥、潛江市G41F襯氟隔膜閥、利川市G41F襯氟隔膜閥、山東G41F襯氟隔膜閥、章丘市G41F襯氟隔膜閥、膠南市G41F襯氟隔膜閥、膠州市G41F襯氟隔膜閥、平度市G41F襯氟隔膜閥、萊西市G41F襯氟隔膜閥、即墨市G41F襯氟隔膜閥

永嘉縣英科泵閥有限公司
銷售電話 Tel：0577-67370263/67499728
傳真 Fax：0577-57884828
電子郵箱 E-mail：yroke@126.com
Q Q : 178041624, 821449119
手機：13968989215
微信號：13968989215
網站：http://www.13968989215.com/

【請客戶在下單或者購買之前】
【請先通過貿易通跟我們的業務員溝通或者來電咨詢】
（1）價格問題：價格以本公司實際報價為準！
（2）產品問題：所有商品我們公司在發貨之前都進行嚴格質檢，確保無任何問題才發貨！
（3）產品圖片：圖片均100%實物拍攝，但由于光線及顯示器等原因會有輕微的色差，請諒解
（4）產品屬性：下單之前或者購買之前請咨詢您需要的商品型號、規格尺寸等，以便確認您所買的產品和您所需的產品尺寸是否一樣.
