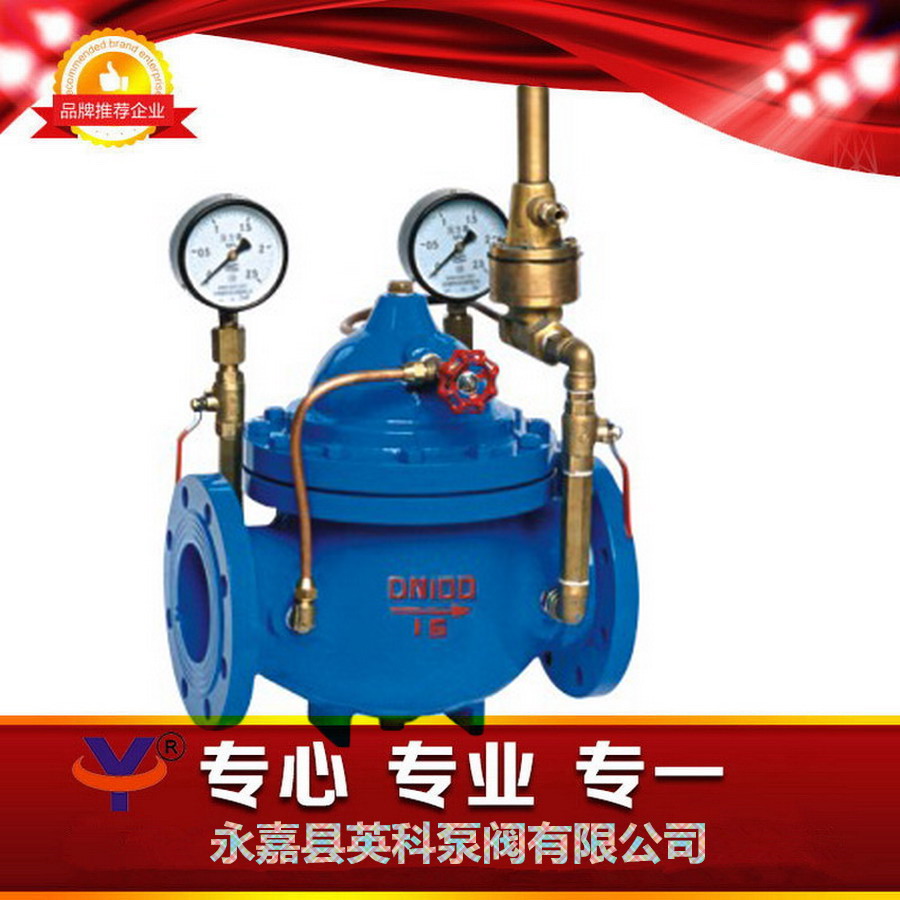

一、800X壓差旁通平衡閥結構特點和用途：

   800X壓差調節閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。
    本產品利用水力自力控制，不需要其它裝置和能源，保養簡便。
    本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、800X壓差旁通平衡閥工作原理：

    當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用于導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。
    設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。

 三、800X壓差旁通平衡閥主要技術參數：





公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、800X壓差旁通平衡閥主要零件材料：



零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
泄壓/持壓導閥	銅合金
微型過濾器	不銹鋼

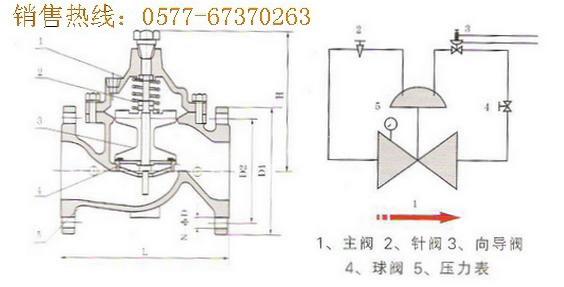

五、800X壓差旁通平衡閥安裝圖：

六、800X壓差旁通平衡閥主要外形連接尺寸：單位：mm



DN	50	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	356	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	610	625	642	750	808	864	1135	1185	1325	1385	1445	1445

七、800X壓差旁通平衡閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。





歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

800X壓差平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確恒定值，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間，是一種智能型閥門。
