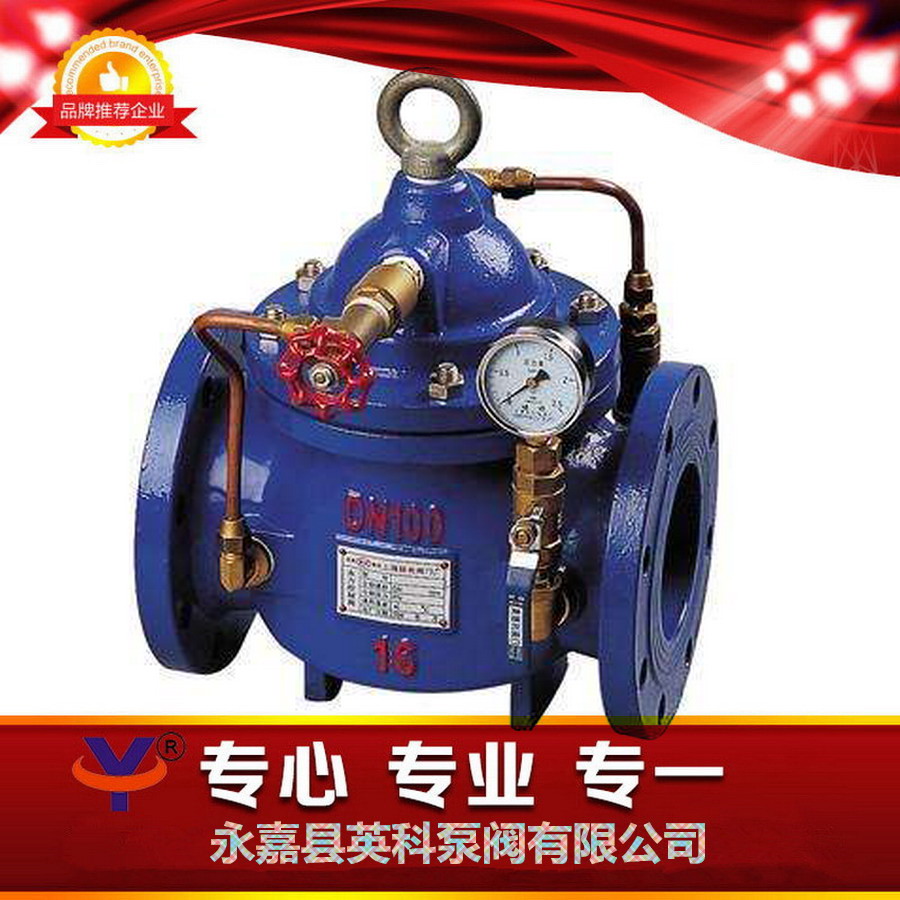

產品展示300X緩閉止回閥
- 型 號:300X
- 類 別:300X緩閉止回閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:3132
300X緩閉止回閥利用水力自力控制,不需要其它裝置和能源,保養簡便,開啟及緩閉平穩。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
一、300X緩閉止回閥特點:
300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可使主閥得到最佳的開啟或關閉速度。防止水鍾水擊的產生,以達到緩閉消聲的效果。 本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,開啟及緩閉平穩。 300X緩閉止回閥閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、300X緩閉止回閥工作原理:
當閥門從進口端給水時,水通過微型過濾器、針閥、單向閥進入主閥控制室,再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度,即主閥控制室的排水速度大于進水速度,因此控制室壓力降低,作用于主閥盤下端的進口壓力打開主閥向下游供水。 當管道停止供水時,若下游水開始回流,一部分回流水經球閥進入主控制室,由于單向閥作用,回流水不能從主控制室流出,引起主控制室逐漸升壓,緩緩關閉主閥
三、300X緩閉止回閥技術圖片:
四、300X緩閉止回閥主要技術參數:
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
最高進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
五、300X緩閉止回閥主要零件材料:
零件名稱 |
零件材料 |
閥體 閥蓋 |
WCB |
閥座 閥盤 |
銅合金 |
密封圈 O型圈 |
丁腈橡膠 |
閥桿 |
2Cr13 |
彈簧 |
50CrVA |
針型閥 |
銅合金 |
球閥 |
銅合金 |
導閥 |
銅合金 |
微型過濾器 |
不銹鋼 |

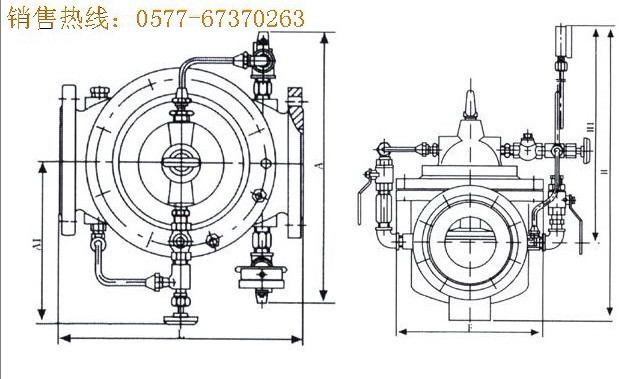

六、300X緩閉止回閥主要尺寸:
公稱通徑DN(mm) |
尺寸 |
|||||
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
200 |
282 |
106 |
172 |
116 |
25 |
160 |
200 |
282 |
106 |
172 |
116 |
32 |
180 |
200 |
282 |
106 |
172 |
116 |
40 |
200 |
210 |
320 |
137 |
225 |
168 |
50 |
203 |
210 |
320 |
137 |
225 |
168 |
65 |
216 |
215 |
330 |
145 |
270 |
180 |
80 |
241 |
220 |
330 |
178 |
289 |
210 |
100 |
292 |
230 |
410 |
232 |
375 |
284 |
125 |
330 |
245 |
420 |
286 |
420 |
310 |
150 |
356 |
260 |
420 |
318 |
450 |
370 |
200 |
495 |
280 |
430 |
413 |
722 |
463 |
250 |
622 |
300 |
450 |
502 |
769 |
525 |
300 |
698 |
320 |
460 |
600 |
906 |
625 |
350 |
787 |
340 |
470 |
637 |
1480 |
705 |
400 |
914 |
360 |
480 |
677 |
1027 |
778 |
450 |
978 |
360 |
480 |
677 |
1027 |
778 |
500 |
978 |
410 |
780 |
750 |
1110 |
690 |
600 |
1230 |
456 |
888 |
850 |
1286 |
785 |
七、300X緩閉止回閥訂貨說明:
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
