一、JJBY1取壓截止閥零部件材質：

序號 NO.	零件名稱 Part name	材質 Material
1	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
2	O形密封圈 O-Ring	橡膠Rubber
3	管接頭 Connector	20# A105 SS304 SS304L SS316 SS316L
4	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
5	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
6	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
13	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

二、JJBY1取壓截止閥試驗標準： (單位Unit：MPa)

試驗項目TESTITEM	壓力值PRESSURE VALVE
公稱壓力Nominal Pressure	2.5
殼體試驗Shell Test	3.7
密封試驗Test	2.75
氣壓試驗Air Pressure Test	0.9
適用溫度Suitable Temperatue	≤180℃
適用介質Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods

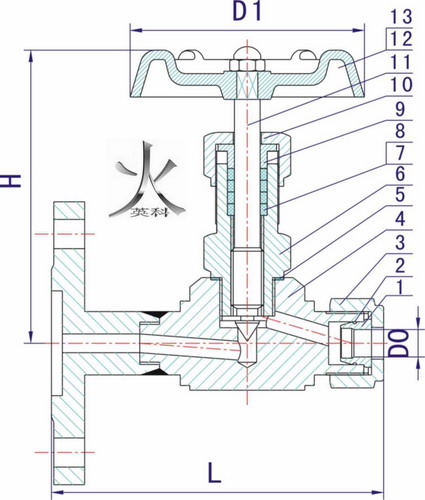

 三、JJBY1取壓截止閥結構圖：



四、JJBY1取壓截止閥外型與連接尺寸：

ITEM NO.	公稱通徑 DN Nominal bore	D0	D1	L	H
JJ.BY1-1	DN6	ø12	60	105	87
JJ.BY1-2	DN6	ø14	70	110	90

五、JJBY1取壓截止閥訂貨說明：

歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
