一、J21W壓力表截止閥試驗標準： (單位Unit：MPa)

1、J21W壓力表截止閥設計制造：GB/T12224-1989  JB/T 7747-1995
2、連接形式：內螺紋連接
3、結構特征：錐面密封，活動閥瓣，
4、閥門檢驗和試驗：GB/T13927-1992
5、適用介質液化石油氣水、酸、蒸汽、油品


試驗項目	壓力值
公稱壓力	16
殼體試驗	24
密封試驗	17.6
氣壓試驗	0.9
適用溫度	≤250℃
適用介質	水、蒸汽、油品等

二、J21W壓力表截止閥外型與連接尺寸：

規格	Do	M	L	H
DN6	60	G1/4	65	85
DN10	60	G1/2	68	87
DN15	70	ZG3/4	86	87
DN20	80	ZG1	100	100

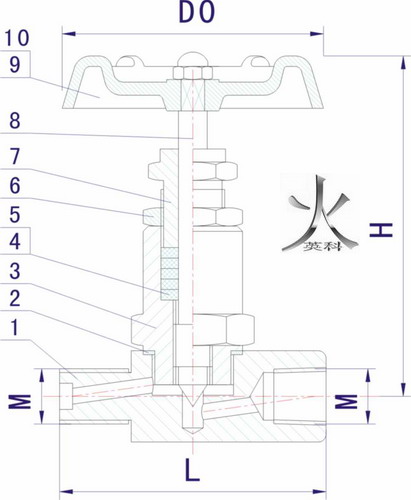

三、J21W壓力表截止閥技術圖片：



四、J21W壓力表截止閥訂貨說明：

歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
