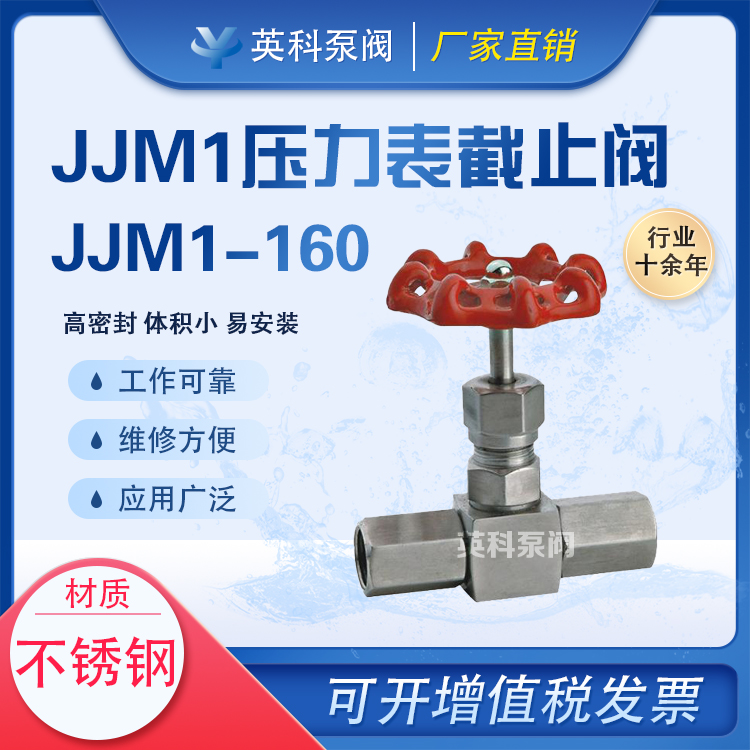

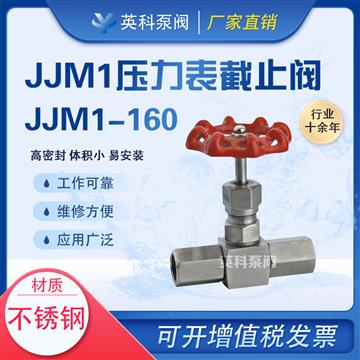

產品展示JJM1壓力表截止閥
- 型 號：
- 類 別：JJM1壓力表截止閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：7042
無
點擊放大一、JJM1壓力表截止閥主要零件材料：
|
零件名稱 Part name |
閥桿、閥蓋、螺栓Body,Bonnet bolt |
閥桿、閥瓣密封圈Stem,Disc,Gasket |
填料 |
墊片 |
手柄 |
|
JJM1-160-DN5 |
鉻鎳不銹鋼Cr.NiStainlesss steel |
不銹鋼 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡膠石棉板Latex asbestos |
優質碳鋼 |
二、JJM1壓力表截止閥主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力PS(MPs) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質Applicable |
||
|
殼體Shell |
密封 |
密封 |
|||||
|
JJM1-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油氣水、油品等Petroleun gas Water, |
|
C≤425℃ |
|||||||
三、JJM1壓力表截止閥主要外形及連接尺寸：
|
型號Type |
公稱直徑DN(mm)Nominal |
尺寸Dimensions |
重量(Kg)Weight |
|||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 |
|||
|
JJM1-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5左 |
M20×1.5 |
1.0 |

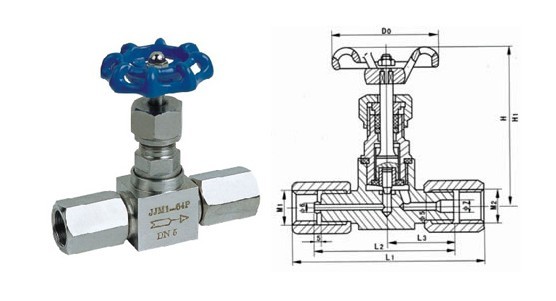

四、JJM1壓力表截止閥技術圖片：
五、JJM1壓力表截止閥訂貨說明：
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
JJM1壓力表截止閥訂貨說明： 1.產品名稱；2.產品型號；3.產品壓力；4.產品材質；5.產品溫度；6.使用介質；全國最好的壓力表截止閥廠家
