產品展示PZ573H傘齒輪對夾式刀型閘閥
- 型 號:PZ573H
- 類 別:PZ573H傘齒輪對夾式刀型閘閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:3748
PZ573H傘齒輪對夾式刀型閘閥廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
一、PZ573H傘齒輪對夾式刀型閘閥概述:
1.公稱壓力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公稱通徑:DN50~500mm NPS 2"~20"
3.適用溫度:-38~+200℃(具體溫度范圍視密封副材質和介質性質而定) 4.連接法蘭:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
5.主體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式:硬密封、軟密封
7.泄漏量:硬密封:D級(液體0.1×DN mm3/s)軟密封:A級。阈孤
8.配套附件:安裝法蘭
二、PZ573H傘齒輪對夾式刀型閘閥特點:
1、采用全圓形的通道設計,刀板底端加工成刀刃,光潔度高,保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器,可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端,可防止顆粒物料直接沖刷在密封上,從而可改善的工作條件,延長壽命。
4、根據需要,可在閥體四周設置多個沖洗口,直接用空氣、蒸汽或水進行沖洗,防止沉淀物逐漸堆積,對于輸入困難的流體特別適用。
5、傘齒輪對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善,便于維修,使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

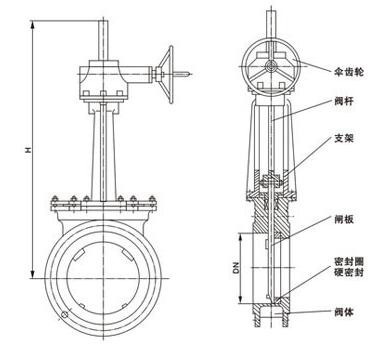

三、PZ573H傘齒輪對夾式刀型閘閥性能參數:
公稱壓力 |
DN |
L |
D1 |
D2 |
H |
n-M |
0.6MPa |
50 |
43 |
90 |
110 |
475 |
4-M12 |
60 |
46 |
110 |
130 |
500 |
4-M12 |
|
80 |
46 |
125 |
150 |
535 |
4-M16 |
|
100 |
52 |
145 |
170 |
605 |
4-M16 |
|
125 |
56 |
175 |
200 |
665 |
8-M16 |
|
150 |
56 |
200 |
225 |
765 |
8-M16 |
|
200 |
60 |
255 |
280 |
880 |
8-M16 |
|
250 |
68 |
310 |
335 |
1020 |
12-M16 |
|
300 |
78 |
362 |
395 |
1220 |
12-M20 |
|
350 |
78 |
412 |
445 |
1375 |
12-M20 |
|
400 |
102 |
462 |
495 |
1560 |
16-M20 |
|
450 |
114 |
518 |
550 |
1720 |
16-M20 |
|
500 |
127 |
568 |
600 |
1870 |
16-M20 |
|
600 |
154 |
670 |
705 |
2220 |
20-M22 |
|
700 |
165 |
775 |
810 |
2570 |
24-M22 |
|
800 |
190 |
880 |
920 |
3030 |
24-M27 |
|
900 |
203 |
980 |
1020 |
3430 |
24-M27 |
|
1000 |
216 |
1080 |
1120 |
3470 |
28-M27 |
|
1200 |
254 |
1295 |
1340 |
4230 |
32-M30 |
|
1.0MPa |
50 |
43 |
160 |
125 |
475 |
4-M16 |
60 |
46 |
120 |
145 |
500 |
4-M16 |
|
80 |
46 |
135 |
160 |
535 |
4-M16 |
|
100 |
52 |
155 |
180 |
605 |
8-M16 |
|
125 |
56 |
185 |
210 |
665 |
8-M16 |
|
150 |
56 |
210 |
240 |
765 |
8-M20 |
|
200 |
60 |
265 |
295 |
880 |
8-M20 |
|
250 |
68 |
320 |
350 |
1020 |
12-M20 |
|
300 |
78 |
368 |
400 |
1220 |
12-M20 |
|
350 |
78 |
428 |
460 |
1375 |
16-M20 |
|
400 |
102 |
482 |
515 |
1560 |
16-M22 |
|
450 |
114 |
532 |
565 |
1720 |
20-M22 |
|
500 |
127 |
585 |
620 |
1870 |
20-M22 |
|
600 |
154 |
685 |
725 |
2220 |
20-M27 |
|
700 |
165 |
800 |
840 |
2570 |
24-M27 |
|
800 |
190 |
898 |
950 |
3030 |
24-M30 |
|
900 |
203 |
1005 |
1050 |
3430 |
28-M30 |
|
1000 |
216 |
1115 |
1160 |
3470 |
28-M30 |
|
1200 |
254 |
1325 |
1380 |
4230 |
32-M36 |
四、PZ573H傘齒輪對夾式刀型閘閥注意事項:
1.安裝前須檢查閥門腔內和密封面等部位,不允許有污物或砂粒附著;
2.各連接部位螺栓,要求均勻擰緊;
3.檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活;
4.用戶在安裝閥門前,必須校對閥門型號,連接尺寸及注意介質流向,保證與閥門要求一致性;
5.用戶在安裝閥門時,必須預留閥門驅動的必要空間;
6.驅動裝置的接線須按線路圖進行;
7.刀型閘閥必須定期保養,不得隨意碰撞及擠壓,以免影響密封。
五、PZ573H傘齒輪對夾式刀型閘閥訂貨說明:歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:0577-67370263
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥密封形式(硬密封、軟密封)⑦使用溫度⑧驅動方式(手動、傘齒輪、氣動、電動、電液動);⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
PZ573H傘齒輪對夾式刀型閘閥特點:該閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善,便于維修,使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
