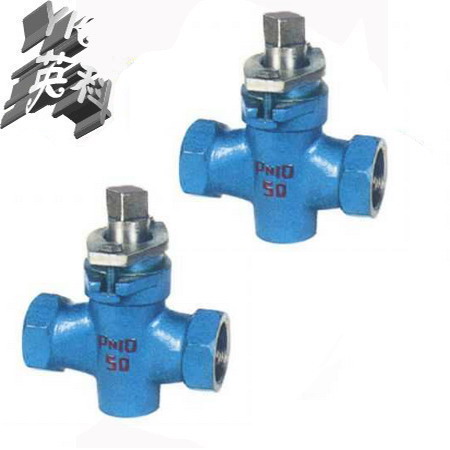

產品展示X13W-1.0P二通內螺不銹鋼旋塞閥
- 型 號:
- 類 別:X13W-1.0P二通內螺不銹鋼旋塞閥
- 價 格:¥面議
- 產 地:
產品點擊瀏覽次數:1290
無
一、X13W-1.0P二通內螺不銹鋼旋塞閥主要性能規格:
型號 |
公稱壓力 |
試驗壓力PS(MPa) |
適用介質 |
工作溫度(℃) |
|
殼體 |
密封 |
||||
X43W-1.0T |
1.0 |
1.5 |
1.1 |
煤氣、油品 |
≤200 |
二、X13W-1.0P二通內螺不銹鋼旋塞閥主要零件材料:
零件名稱 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
X43W-1.0T |
鑄鋼 |
鑄鋼 |
可鍛鑄鐵 |
油浸石棉盤根 |
|
|
|
|
三、X13W-1.0P二通內螺不銹鋼旋塞閥技術圖片:
四、X13W-1.0P二通內螺不銹鋼旋塞閥主要尺寸:
公稱通徑 |
管螺紋 |
尺寸 |
||||
L |
□S |
□S1 |
h2 |
H |
||
15 |
1/2 |
85 |
30 |
12 |
26 |
99 |
20 |
3/4 |
90 |
36 |
16 |
34 |
124 |
25 |
1 |
110 |
46 |
18 |
38 |
133 |
32 |
11/4 |
130 |
55 |
18 |
45 |
152 |
40 |
11/2 |
150 |
60 |
26 |
55 |
212 |
50 |
2 |
170 |
75 |
28 |
74 |
260 |
65 |
21/2 |
220 |
90 |
32 |
82 |
295 |
80 |
3 |
250 |
105 |
36 |
125 |
327 |
100 |
4 |
300 |
140 |
46 |
135 |
425 |
五、X13W-1.0P二通內螺不銹鋼旋塞閥訂貨說明:
訂貨須知:
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
