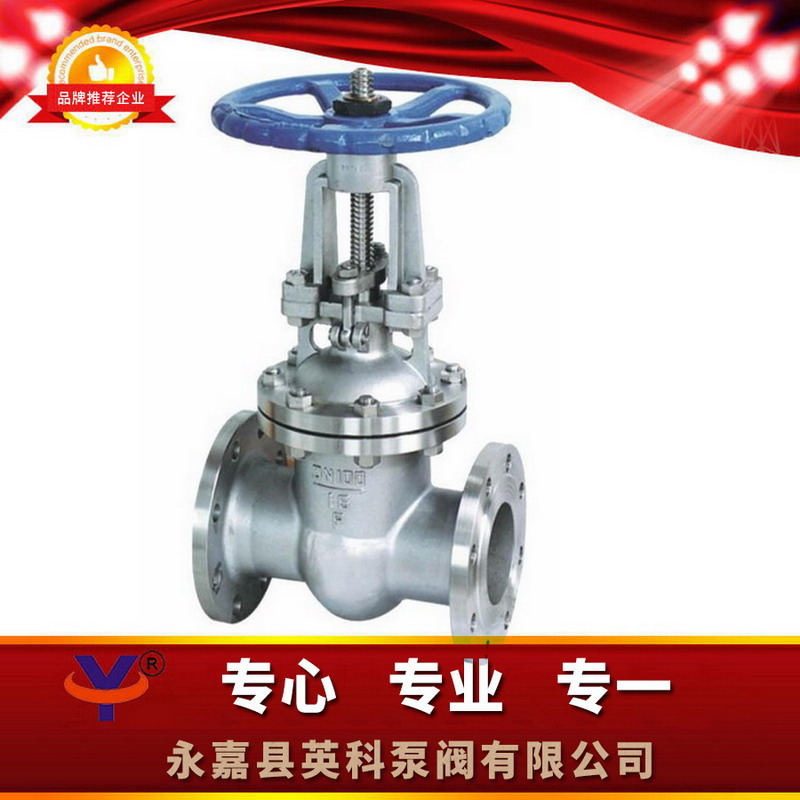

產品展示Z41W不銹鋼閘閥
- 型 號：
- 類 別：Z41W不銹鋼閘閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：5743
無
點擊放大一、Z41W不銹鋼閘閥產品概述：
1結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小.2、密封面采用不銹鋼和硬質合金，適用壽命長。 3、采用柔性石墨填料、密封可靠、操作輕便靈活。 4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式 5、廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啟閉裝置。
二、Z41W不銹鋼閘閥性能范圍：
|
型號 |
公稱壓力Nominal Presure |
試驗壓力Test Pressure |
工作溫度（℃）Working Temperature |
適用介質SuitableMedium |
||
|
強度（水）（Mpa） |
密封（水）空氣（Mpa） |
低壓密封空氣（Mpa） |
||||
|
Z41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸類 |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸類 |
||||||
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRIC ACID |
|
硝酸類 |
||||||
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋酸類 |
||||||
三、Z41W不銹鋼閘閥主要零件材料：
|
零件名稱 |
材料 Material |
||
|
Z41Y-16I |
Z41W-16P |
Z41W-16R |
|
|
閥體、閥蓋 |
鉻鎳鋼Ci Ni steel |
鉻鎳鈦鋼 |
鉻鎳鋁鈦鋼 |
|
閥板Wedge gate |
合金鋼＋硬質合金 |
||
|
閥桿Stem |
合金鋼Alloy steel |
||
|
閥桿螺母Stem nut |
鋁鐵青銅 Al bronze |
||
|
手輪Hand wheel |
灰鑄鐵、可鍛鑄鐵 Csatiom forageable casriron |
||

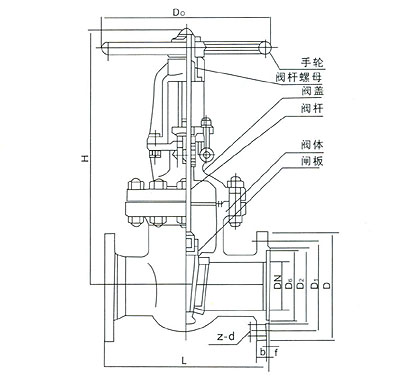

四、Z41W不銹鋼閘閥主要連接尺寸和外形尺寸：
|
型號 |
公稱通徑DN |
尺寸 Dimensions |
|||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-φd |
D0 |
||
|
Z41W-16P Z41W-16R |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
360 |
|
|
200 |
400 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
400 |
|
|
250 |
450 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
1145 |
30-4 |
12-25 |
560 |
|
五、Z41W不銹鋼閘閥主要連接尺寸和外形尺寸：
|
型號 Type |
公稱通徑DN Nominal Diameter |
尺寸 Dimensions |
|||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-φd |
D0 |
||
|
Z41W-25P Z41W-25R |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
358 |
20-3 |
4-18 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
373 |
22-3 |
8-18 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
435 |
22-3 |
8-18 |
280 |
|
|
100 |
300 |
230 |
190 |
160 |
500 |
24-3 |
8-23 |
320 |
|
|
125 |
325 |
270 |
220 |
188 |
614 |
28-3 |
8-25 |
360 |
|
|
150 |
350 |
300 |
250 |
218 |
674 |
30-3 |
8-25 |
400 |
|
|
200 |
400 |
360 |
310 |
278 |
818 |
34-3 |
12-25 |
400 |
|
|
250 |
450 |
425 |
370 |
332 |
969 |
36-3 |
12-30 |
450 |
|
|
300 |
500 |
485 |
430 |
390 |
1145 |
40-4 |
16-30 |
560 |
|
六、Z41W不銹鋼閘閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
