一、ZCT型無壓差電磁閥產品用途：

ZCT系列電磁閥采用電信號，廣泛用于對液體、氣體管路的自動啟閉。具有啟閉迅速、性能穩定、使用方便、可靠性高等優點。

二、ZCT型無壓差電磁閥結構及原理：

本閥系一次開閥的直動式電磁閥。控制介質通斷的閥口封墊，通過閥桿直接與活動鐵芯相連。常閉電磁閥斷電常位時，靠街鐵自重、密封彈簧及介質力將閥口封住，切斷了被控介質的流通。電磁線圈通電后，電磁閥克服街鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。

三、ZCT型無壓差電磁閥技術參數：



工作介質	粘度≦4°E的液體及其它非腐蝕性流體
介質溫度（℃）	≦60
工作壓差（MPa）	0~0.02
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數（KV）	按JB/T7352-94規定
泄漏量（ml/min）	按JB/T7352-94·F規定
公稱通徑	15	20	25	32	40	50	65	80	100
功耗	50VA			90VA			150VA			870VA
防爆標志	dIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20＊1.5
環境溫度	-40~+60℃

四、ZCT型無壓差電磁閥型號說明：

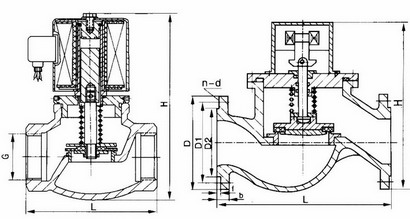

五、ZCT型無壓差電磁閥安裝尺寸：



公稱通徑（DN）	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2
20	148	92	3/4
25	148	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
60				324	250	185	145	118	20	3	4-φ18
80				335	270	200	160	132	20	3	8-φ18
100				475	320	220	180	156	22	3	8-φ18



六、ZCT型無壓差電磁閥訂貨說明：

訂貨時請注明以下內容：

1、①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨操作方式（常開、常閉）⑩是否帶附件以便我們的為您正確選型。

2、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖





歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

無壓差電磁閥價格 無壓差電磁閥廠家 無壓差電磁閥 溫州無壓差電磁閥  上海電磁閥 英科無壓差電磁閥

ZCT型無壓差電磁閥能在無壓差或壓差下工作。ZCT系列電磁閥采用電信號，廣泛用于對液體、氣體管路的自動啟閉。具有啟閉迅速、性能穩定、使用方便、可靠性高等優點。
