產品展示不銹鋼卡套截止閥
- 型 號：J91W-320P
- 類 別：
- 價 格：￥面議
- 產 地：溫州市
產品點擊瀏覽次數：145
不銹鋼卡套截止閥:(又叫針型閥)是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。 卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。本類閥門在管道中一般應當水平安裝。 卡套截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。 安裝時應使介質的流向與閥體上的箭頭方向一致。

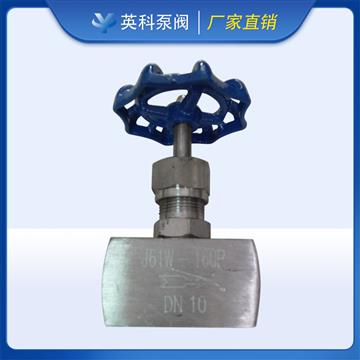

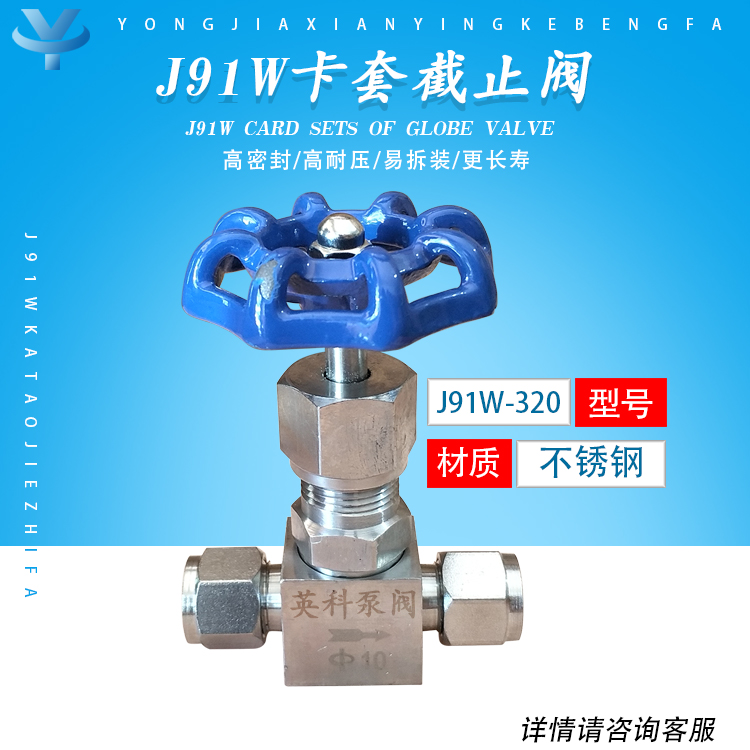

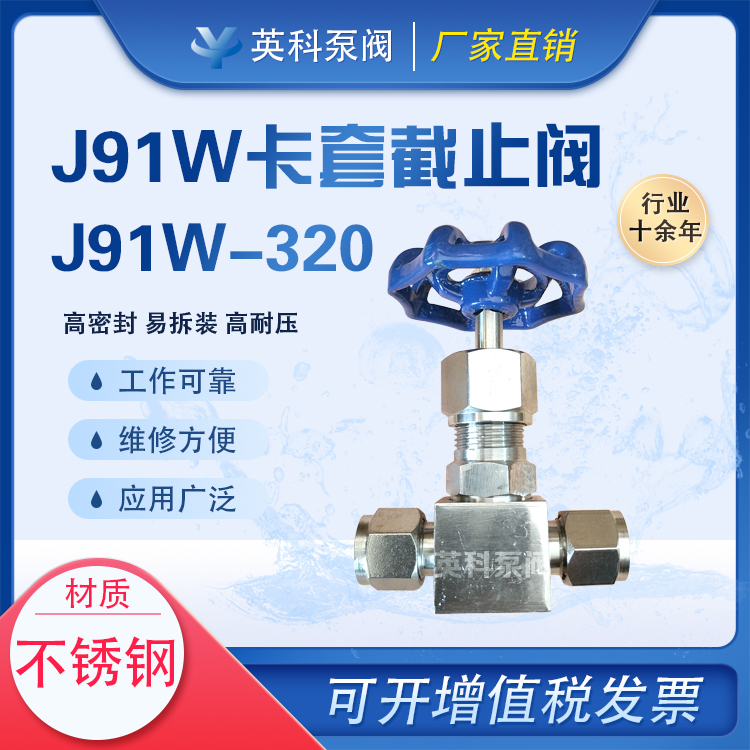

點擊放大J91W-320P不銹鋼卡套截止閥產品
一、J91W卡套截止閥試驗標準 (單位Unit：MPa)
|
試驗項目 TESTITEM |
壓力值 PRESSURE VALVE |
|
公稱壓力 Nominal Pressure |
6.4 |
|
殼體試驗 Shell Test |
9.6 |
|
密封試驗 Test |
7.0 |
|
氣壓試驗 Air Pressure Test |
0.9 |
|
適用溫度 Suitable Temperatue |
≤180℃ |
|
適用介質 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |

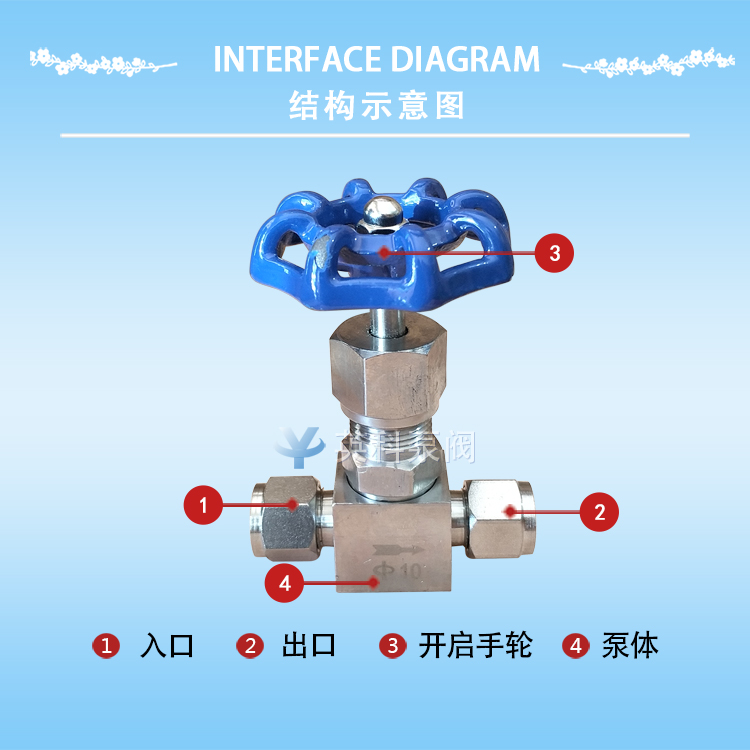

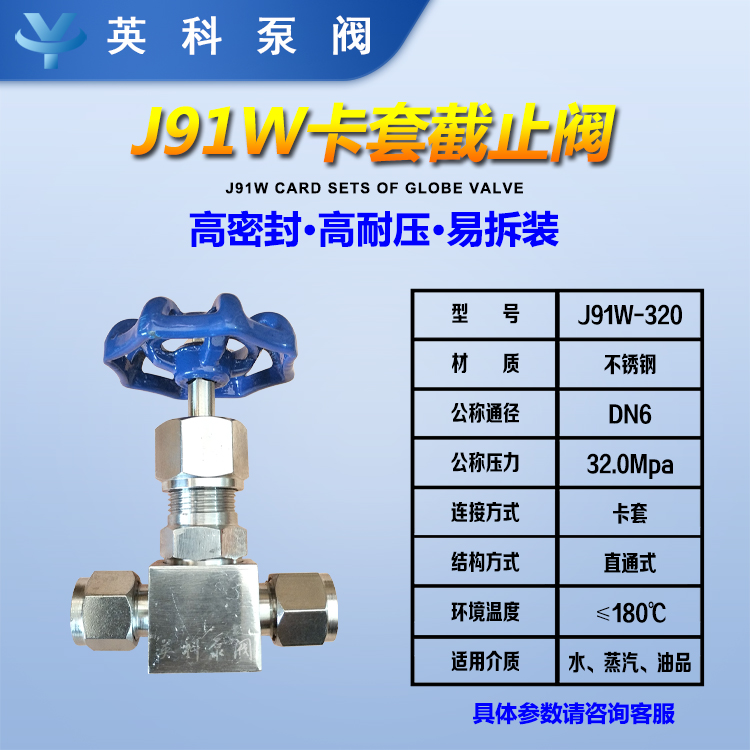

二、J91W卡套截止閥技術圖片：
三、J91W卡套截止閥型號與零部件材質：
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
J91H-64 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
J91W-64P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
|
J91W-64R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |
四、J91W卡套截止閥外型與連接尺寸
|
Do |
D1 |
L |
H |
|
Φ8 |
Φ70 |
38 |
92 |
|
Φ10 |
Φ70 |
38 |
92 |
|
Φ12 |
Φ70 |
39 |
92 |
|
Φ14 |
Φ70 |
40 |
94 |
|
Φ18 |
Φ80 |
42 |
100 |
五、J91W卡套截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
1、J91W卡套截止閥設計制造：GB/T12224-1989 JB/T 7747-1995 2、連接形式：卡套式 3、結構特征：錐面密封，活動閥瓣， 4、閥門檢驗和試驗：GB/T13927-1992 5、適用介質油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
