產品展示水電磁閥
- 型 號：DF-150F
- 類 別：DF-150F水電磁閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：4136
DF水電磁閥通經15-100為膜片式二次開閥的先導式電磁閥,通經125-300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。

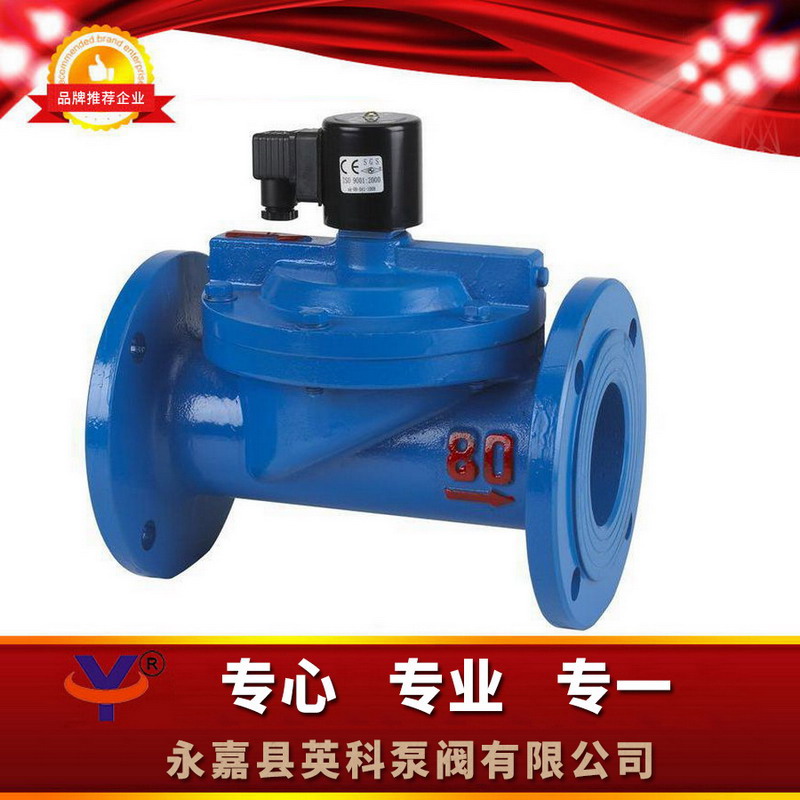

點擊放大一、DF-150F水電磁閥特點：
結構簡單，體積小，密封性能好，維修方便。
二、DF-150F水電磁閥結構原理：
本閥通經15-100為膜片式二次開閥的先導式電磁閥,通經125-300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。
根據斷電時所處狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥口外泄，以致主閥膜片上下產生壓力差，膜片被迅速托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥膜片上腔壓力上升，主閥膜片壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁場力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉。隨著主閥閥內上下壓差趨向相等，主閥膜片由彈簧及自重壓向密封閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥環由于彈簧作用上升，副閥打開，主閥膜片上腔內介質經副閥流走、壓力下降，當壓力降到一定值后，主閥由上下壓差作用向上升起，主閥打開，閥門開啟。
三、DF-150F水電磁閥主要用途：
DF-150F水電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥 采用橡膠密封，故對工作介質的清潔度大大減低，具有起筆迅速，可靠性能高等特點。
四、DF-150F水電磁閥技術參數：
|
工作介質DN
|
水、粘度≤4E的油及其它非腐蝕性流體
|
||||||||||||||
|
介質溫度℃
|
≤60
|
||||||||||||||
|
公稱壓力（Mpa）
|
1.0
|
||||||||||||||
|
工作壓差（Mpa）
|
0.05~1.0
|
0.1~1.0
|
0.15~1.0
|
||||||||||||
|
電源電壓
|
AC220V其余規格可作特殊訂貨
|
||||||||||||||
|
額定流量系數（KV）
|
按JB/T7352-94規定
|
||||||||||||||
|
寫落量（ml/min）
|
按JB/T7352-94·F規定
|
||||||||||||||
|
公稱通徑
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
功耗
|
36VA
|
50VA
|
|||||||||||||
五、DF-150F水電磁閥連接尺寸：
|
公稱通徑DN
|
|
|
內螺紋連接
|
法蘭連接
|
|||||||||
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
||||||||
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
|
15
|
112
|
80
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
119
|
80
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
123
|
90
|
1
|
130
|
160
|
115
|
85
|
65
|
4-φ14
|
16
|
3
|
|
32
|
137
|
140
|
11/4
|
137
|
180
|
140
|
100
|
76
|
4-φ18
|
18
|
3
|
|
40
|
152
|
156
|
11/2
|
152
|
200
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
|
50
|
164
|
180
|
2
|
152
|
230
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
|
65
|
|
|
|
222
|
290
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
|
80
|
|
|
|
239
|
310
|
200
|
160
|
132
|
4-φ18
|
22
|
3
|
|
100
|
|
|
|
255
|
350
|
220
|
180
|
156
|
4-φ18
|
24
|
3
|
|
125
|
|
|
|
416
|
400
|
250
|
210
|
184
|
4-φ18
|
26
|
3
|
|
150
|
|
|
|
440
|
480
|
285
|
240
|
211
|
8-φ22
|
26
|
3
|
|
200
|
|
|
|
443
|
600
|
340
|
295
|
266
|
8-φ22
|
26
|
3
|
|
250
|
|
|
|
493
|
730
|
395
|
350
|
319
|
8-φ22
|
28
|
3
|
|
300
|
|
|
|
549
|
850
|
445
|
400
|
370
|
8-φ22
|
28
|
4
|
六、DF-150F水電磁閥安裝須知：
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
七、DF-150F水電磁閥使用保養：
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
八、DF-150F水電磁閥訂貨須知：
（1）訂貨時請注明以下內容：
1.水用電磁閥電壓（AC220V，DC24V）；
2.水用電磁閥工作壓力（0-1.0MPa）；
3.水用電磁閥公稱直徑（DN15-350）；
4.水用電磁閥使用介質（水，非腐蝕性流體等）；
5.水用電磁閥連接方式（法蘭連接，內螺紋連接）；
6.水用電磁閥介質溫度（0-60°C）；
（2）、電磁閥正常工作時的電壓為220V正負15，如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
（3）、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。（防爆型結構如下圖三）
