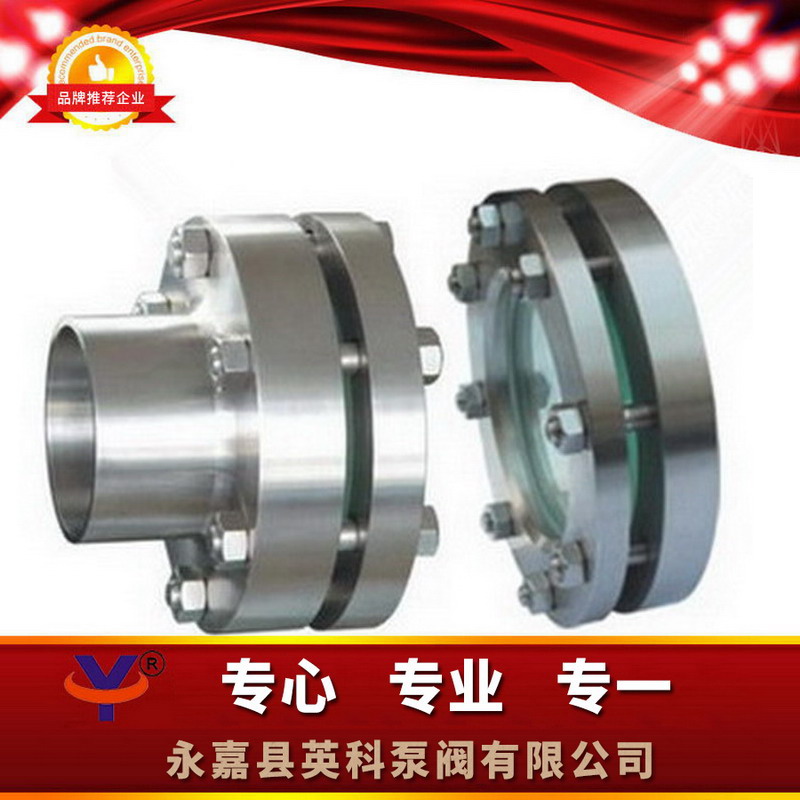

產品展示JB593-64平焊視鏡、帶頸視鏡
- 型 號：JB593-64
- 類 別：JB593-64平焊視鏡、帶頸視鏡
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2617
JB593-64平焊視鏡、帶頸視鏡適用于石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。材料有不銹鋼、碳鋼、襯里等。最高使用壓力為25kgf/cm2，允許介質溫度為0~200℃。

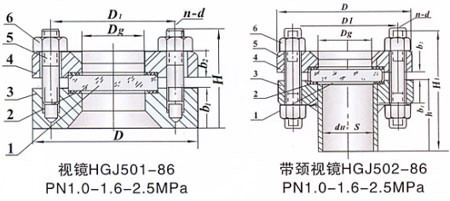

點擊放大一、英科牌JB593-64平焊視鏡、帶頸視鏡技術圖片：
二、英科牌JB593-64平焊視鏡、帶頸視鏡用途及結構
視鏡適用于石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。材料有不銹鋼、碳鋼、襯里等。最高使用壓力為25kgf/cm2，允許介質溫度為0~200℃。視鏡玻璃材質為鋼化硼硅玻璃，鋼化硼硅玻璃色度溫差為180℃。
三、英科牌JB593-64平焊視鏡、帶頸視鏡明細表：
| 件號 | 1 | 2 | 3 | 4 | 5 | 6 |
| 名稱 | 視鏡玻璃 | 襯墊 | 接緣 | 壓緊環 | 雙頭螺栓 | 螺母 |
| 數量 | 1 | 2 | 1 | 1 | 見尺寸表 | 見尺寸表 |
四、英科牌JB593-64平焊視鏡、帶頸視鏡表尺寸及標準圖圖號(mm)
| 公稱 直徑 Dg | 公稱壓力 Pg Kgf/cm2 (MPa) | D | D1 | b1 | b2 | dhxS | h | ≈ H | ≈ H1 | 螺柱 | |
| 數量 n | 直徑 d | ||||||||||
| 50 | 10 | 130 | 100 | 34/22 | 22 | 57×35 | 70 | 79 | 113 | 6 | M12 |
| 50 | 16 | 130 | 100 | 34/24 | 24 | 57×35 | 70 | 79 | 116 | 6 | M12 |
| 50 | 25 | 130 | 100 | 34/26 | 26 | 57×35 | 70 | 84 | 120 | 6 | M12 |
| 80 | 10 | 160 | 130 | 36/24 | 24 | 89×4 | 70 | 86 | 120 | 8 | M12 |
| 80 | 16 | 160 | 130 | 36/26 | 26 | 89×4 | 70 | 91 | 127 | 8 | M12 |
| 80 | 25 | 160 | 130 | 36/28 | 28 | 89×4 | 70 | 96 | 128 | 8 | M12 |
| 100 | 10 | 200 | 165 | 40/26 | 26 | 108×4 | 80 | 100 | 142 | 8 | M16 |
| 100 | 16 | 200 | 165 | 40/28 | 28 | 108×4 | 80 | 105 | 143 | 8 | M16 |
| 125 | 10 | 225 | 190 | 40/28 | 28 | 133×4 | 80 | 105 | 143 | 8 | M16 |
| 150 | 10 | 250 | 215 | 40/30 | 30 | 159×45 | 80 | 110 | 150 | 12 | M16 |
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
JB593-64平焊視鏡、帶頸視鏡適用于石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。材料有不銹鋼、碳鋼、襯里等。最高使用壓力為25kgf/cm2，允許介質溫度為0~200℃。
