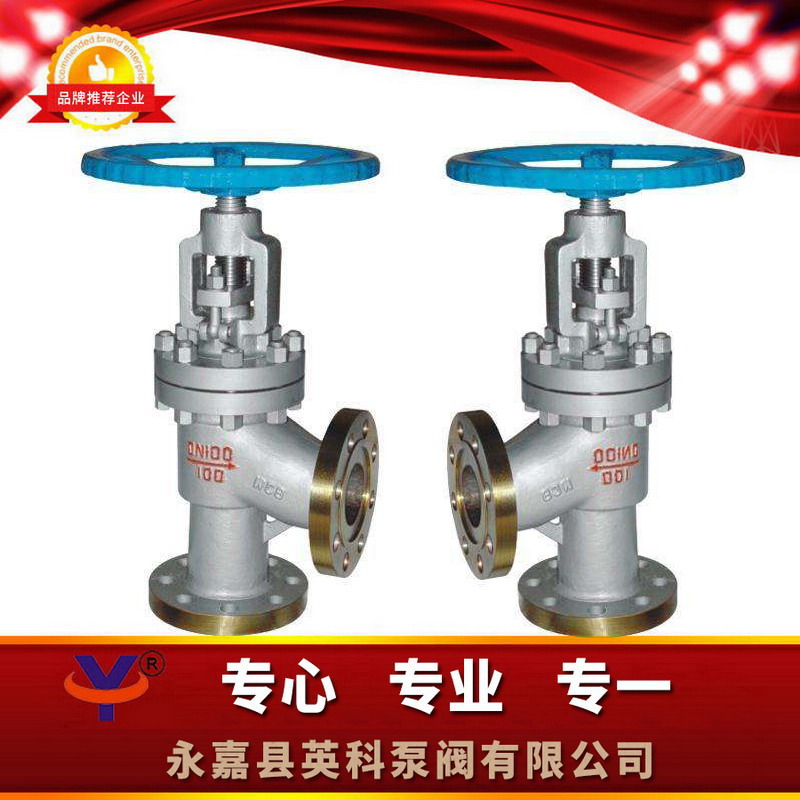

產品展示J44H角式截止閥
- 型 號:J44H
- 類 別:J44H角式截止閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:4281
二、J44H角式截止閥結構特點: 1、廣泛應用于全球范圍內的化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及各類工程配套管路. 2、采用鑄鋼,碳鋼,不銹鋼304、316材料制成! 3、主要特點性能:耐溫差變化大;常壓1.6MPA;耐強腐蝕
一、J44H角式截止閥概述:
截止閥(stop valve,Globe Valve)的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律采用自上而下。截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
二、J44H角式截止閥結構特點:
1、廣泛應用于全球范圍內的化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及各類工程配套管路.
2、采用鑄鋼,碳鋼,不銹鋼304、316材料制成!
3、主要特點性能:耐溫差變化大;常壓1.6MPA;耐強腐蝕
三、J44H角式截止閥結構圖片:
四、J44H角式截止閥設計標準:
設計與制造符合中國國家標準
1、基本結構形式:角式
2、公稱壓力:PN1.6-4.0(MPa)
3、公稱通徑:DN15-300(mm)
五、J44H角式截止閥應用規范:
遵循規范 |
STANDARD |
設計與制造 |
GB12233/GB 12235 |
結構長度 |
GB 12221/JB96(長系列) |
結構長度 |
GB78/JB79(GB、HG、SH) |
壓力試驗 |
GB/T 13927 |
標志 |
GB 12220 |
供貨 |
GB/T12252 |
六、J44H角式截止閥安裝尺寸及重量:
GB 1.6MPa |
||||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
||||||
L |
125 |
145 |
155 |
175 |
200 |
225 |
||||||
H |
375 |
390 |
425 |
515 |
535 |
570 |
||||||
D0 |
200 |
250 |
250 |
300 |
300 |
350 |
||||||
GB 2.5MPa |
GB 4.0MPa |
|||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
50 |
65 |
80 |
100 |
125 |
150 |
L |
125 |
145 |
155 |
175 |
200 |
225 |
125 |
145 |
155 |
175 |
200 |
225 |
H |
375 |
390 |
425 |
515 |
535 |
570 |
375 |
390 |
425 |
515 |
535 |
570 |
D0 |
200 |
250 |
250 |
300 |
300 |
350 |
200 |
250 |
250 |
300 |
300 |
350 |
GB 6.4MPa |
||||||||||||
DN |
50 |
65 |
80 |
100 |
125 |
150 |
||||||
L |
150 |
170 |
190 |
215 |
250 |
275 |
||||||
H |
390 |
425 |
450 |
565 |
675 |
715 |
||||||
D0 |
200 |
250 |
250 |
350 |
400 |
450 |
七、J44H角式截止閥訂貨須知: |
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:0577-67370263
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式(手動、渦輪傳動、氣動、電動)⑨是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
J44H角式截止閥;在角式截止閥中,流體只需改變一次方向,以致于通過此閥門的壓力降比常規結構的截止閥小。
