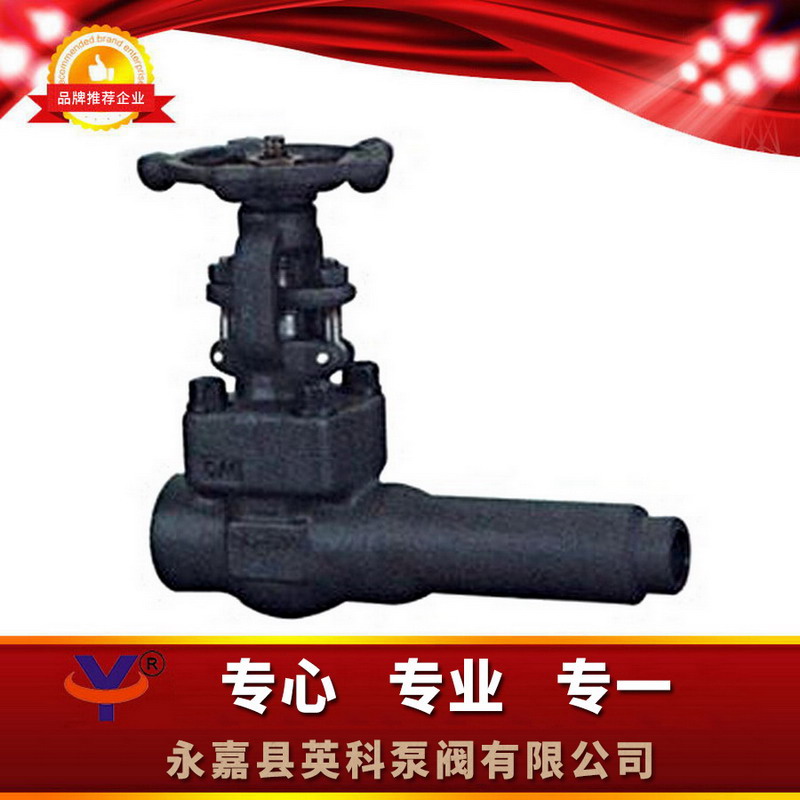

產品展示Z61Y/J61Y鍛鋼延長閥體閥門
- 型 號：Z61Y J61Y
- 類 別：Z61Y/J61Y鍛鋼延長閥體閥門
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：1986
Z61Y/J61Y鍛鋼延長閥體閥門有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接。延長閥體閥門適用于閘閥、球閥和截閥。
點擊放大一、Z61Y/J61Y鍛鋼延長閥體閥門概述：
鍛鋼延長閥體閥門有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接。延長閥體閥門適用于閘閥、球閥和截閥。
二、Z61Y/J61Y鍛鋼延長閥體閥門結構特點：
1.延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
2.自定心壓板壓套式
3.螺紋、承插或?qū)附佣苏w延長閥體
4.螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
5.整體式上密封座
6.承插端符合ASME B16.11
7.螺紋端符合（NPT）ANSI/ASME B1.20.1
8.明桿支架型（OS￡Y）
三、Z61Y/J61Y鍛鋼延長閥體閥門標準材質細表：
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
||
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
|
波紋管
|
SS
|
|||
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
5
|
閥蓋
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
||
|
8
|
填料壓套
|
A276420
|
A182F304
|
||
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
||
|
12
|
閥桿螺母
|
A276420
|
|||
|
|
手輪
|
A197
|
|||
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
銷釘
|
A276420
|
A182F304
|
||
|
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
|
墊圈
|
SS
|
|||
|
14
|
銘牌
|
SS
|
|||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼
四、Z61Y/J61Y鍛鋼延長閥體閥門連接尺寸：
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
|
|
L1
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
|
|
H(開)
|
220
|
220
|
225
|
244
|
321
|
321
|
347
|
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
|
重量
|
螺栓式
|
3.2
|
3.0
|
4.8
|
7.9
|
11.0
|
16.8
|
25.2
|
|
焊接式
|
3.0
|
2.8
|
4.8
|
7.0
|
9.6
|
13.5
|
20.25
|
|
五、Z61Y/J61Y鍛鋼延長閥體閥門訂貨說明：
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式（承插焊、內螺紋、法蘭）⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
