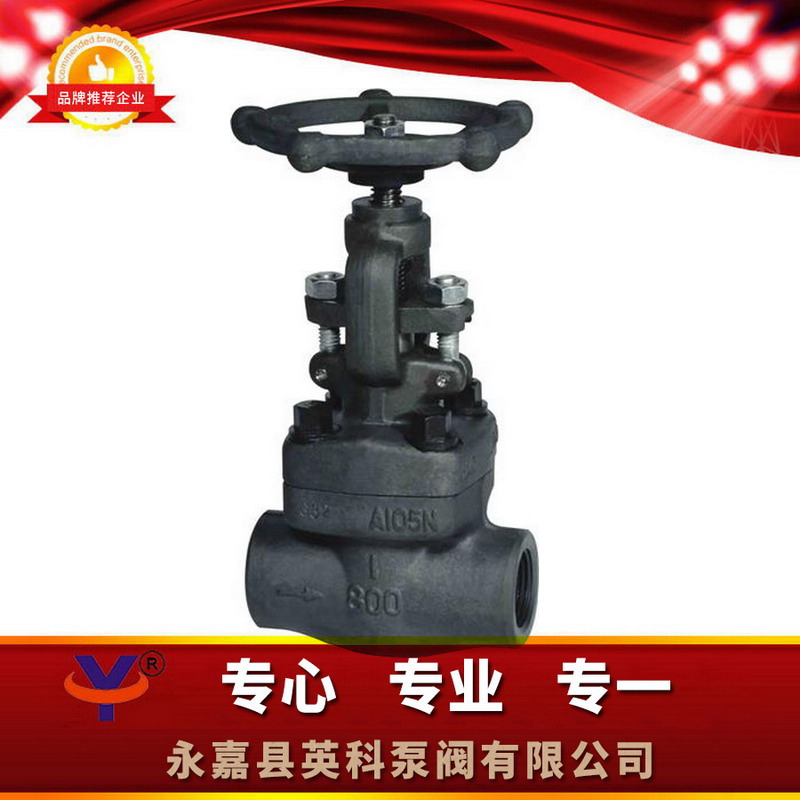

產品展示J11Y鍛鋼截止閥
- 型 號:J11Y
- 類 別:J11Y鍛鋼截止閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:2096
J11Y鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.
一、J11Y鍛鋼截止閥概述:
鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
二、J11Y鍛鋼截止閥結構特點:
1.截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
2.全徑或縮徑
3.明桿支架式
4.自定心壓板壓套式
5.螺栓連接、纏繞墊片密封式閥蓋,螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
6.整體式上密封座
7.承插端符合ASME B16.11
8.螺紋連接端(NPT)符合ANSI/ASME B1.20.1
9.閥瓣可變換為節流型、針型、球型和止回型
三、J11Y鍛鋼截止閥產品材料:
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
||
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
5
|
閥蓋
|
A105
|
A276304
|
A276304(L)
|
A276F316(L)
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
7
|
銷釘
|
A276420
|
A276 304
|
||
8
|
填料壓套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
||
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
12
|
閥桿螺母
|
A276420
|
|||
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
14
|
銘牌
|
SS
|
|||
15
|
手輪
|
A197
|
|||
16
|
填料
|
柔性石墨
|
PTFE
|
||
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
適用溫度
|
—29℃~425℃
|
—29℃~550℃
|
—29℃~200℃
|
備注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼

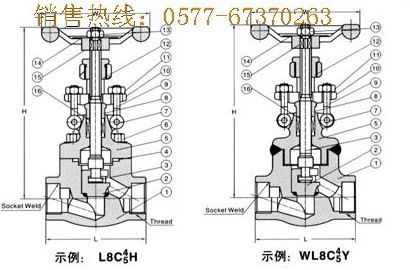

四、J11Y鍛鋼截止閥連接尺寸:
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
H(開)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
五、J11Y鍛鋼截止閥訂貨說明:
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
