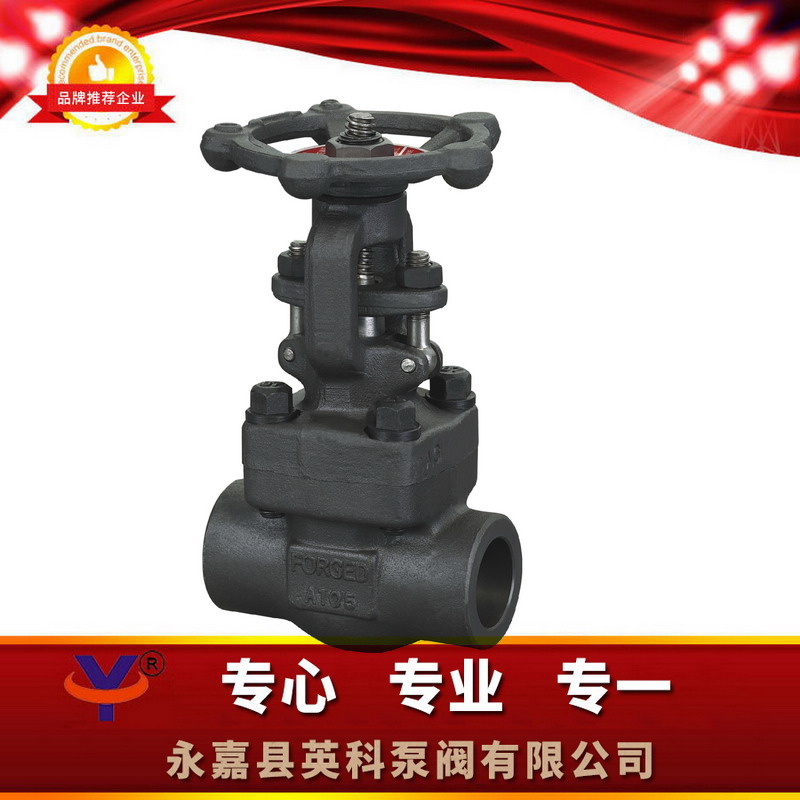

Z61Y鍛鋼承插焊閘閥

  • 型   號:Z61Y
  • 類   別:Z61Y鍛鋼承插焊閘閥
  • 價   格:面議
  • 產   地:溫州

產品點擊瀏覽次數:2734

Z61Y鍛鋼承插焊閘閥標準: 閘閥的設計與 APl602,BS5352和ASME B16.34。檢驗與測試按APl598,標記按MSS-SP-25。

分享到:

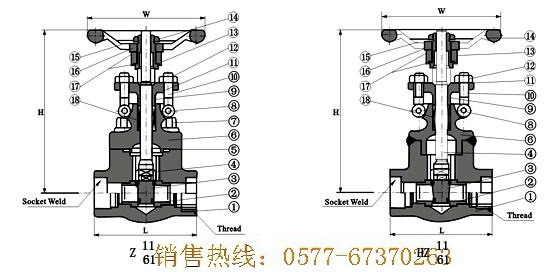

一、Z61Y鍛鋼承插焊閘閥概述:
英科鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封?蛻粲刑厥庖髸r也可采用全焊逶連接。第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。

二、Z61Y鍛鋼承插焊閘閥標準:
閘閥的設計與 APl602,BS5352和ASME B16.34。檢驗與測試按APl598,標記按MSS-SP-25。
三、Z61Y鍛鋼承插焊閘閥結構特點:
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋;螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
螺紋連接端 (NPT)符合ANSI/ASME B1.20.1
四、Z61Y鍛鋼承插焊閘閥產品材料:




序號
零件名稱
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
閥體
A105
A182F22
A182F304(L)
A182F316(L)
2
閥座
A276420
A276304
A276304(L)
A276316(L)
3
閘板
A182F430&410
A182F304
A182F304(L)
A182F316(L)
4
閥桿
A182F6
A182F304
A182F304(L)
A182F316(L)
5
墊片
316夾柔性石墨
316夾PTFE
6
閥蓋
A105
A276f304
A276F304(L)
A276F316(L)
7
螺栓
A193B7
A193B16
A193B8
A193B8M
8
銷釘
A276420
A276 304
9
填料壓套
A276410
A182F304(L)
A182F316(L)
10
活節螺栓
A193B7
A193B16
A193B8
A193B8M
11
填料壓板
A105
A182F11
A182F304(L)
A182F316(L)
12
螺母
A1942H
A1944
A1948
A1948M
13
閥桿螺母
A276420
14
鎖緊螺母
A1942H
A1944
A1948
A1948M
15
銘牌
SS
16
手輪
A197
17
墊片
A473431

18
填料
柔性石墨
PTFE
適用介質
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
適用溫度
—29℃~425℃
—29℃~550℃
—29℃~200℃

備注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;

五、Z61Y鍛鋼承插焊閘閥連接尺寸:




NPS
縮徑
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"

全徑

3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
L
79
79
92
111
120
120
140
178
H(開)
158
158
169
197
236
246
283
330
W
100
100
100
125
160
160
180
200
重量
螺栓式
2.0
2.1
2.3
4.3
5.9
6.9
11.1
15.2
焊接式
1.7
1.8
2.0
3.8
5.1
6.1
10.2
14.2

六、Z61Y鍛鋼承插焊閘閥訂貨說明:
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

 歡迎您訪問我們的網站【http://www.royalseal.net.cn,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:0577-67370263

Z61Y鍛鋼承插焊閘閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
