一、Z43H/X鑄鋼平板閘閥概述：

1.本公司引進國外平板閘閥的先進技術，進行了重大改進，其結構合理，密封可靠，維護方便。
2.閘板，閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。
3.本閥采用無填料結構，偉動機構確保閥門啟閉靈活，其啟閉力矩僅為普通閥門的3/1-1/2。
4.有導流孔平板閘閥用于需要通球清管的管線，無導流孔平板閘閥用于不需要通球清管的管線上。
5.調節型平板閘閥適用于泵、站出口及其它需調節介質的管路上，調節和截斷介質。
6.氣動平板閘閥啟閉迅速，帶緩沖機構，關閉無沖擊，氣動，手動轉換結構新穎，操作靈活，方便可靠。
7.電動平板閘閥有整體防爆型（Z9B），防爆型（Z9b），普通型（Z9）三種，可根據用戶需要選配其它型號。
8.本閥廣泛適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫�等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。

二、Z43H/X鑄鋼平板閘閥簡介：

產品名稱 : Z43H/X鑄鋼平板閘閥
型號： Z43H/X
口徑： 50～600mm
壓力： 1.6MPa～10.0MPa
材質： 鑄鋼、鑄鐵、不銹鋼

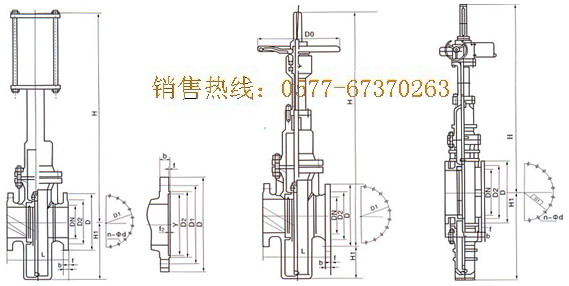

三、Z43H/X鑄鋼平板閘閥結構圖片：



四、Z43H/X鑄鋼平板閘閥設計與制造標準：







●設計與制造：JB/T5298　API6D
●法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44
●壓力溫度：ANSIB16.34
●結構長度：JB/T 5298　ANSIB16.10
●對焊連接尺寸：GB/T12224　ANSIB16.25
●檢驗與試驗：JB/T9092　API6D



五、Z43H/X鑄鋼平板閘閥安裝尺寸及重量：

ANSI 150Lb
NPS	2	21/2	3	4	6	8	10	12	14	16	18	20	24
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650
GB 1.6Mpa GB 2.0Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	178	190	203	229	267	292	330	356	381	406	432	457	508
L1	216	241	283	305	403	419	457	502	572	610	660	711	813
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
H1	475	535	600	700	910	1095	1370	1470	1730	1870	2185	2335	2815
H2	80	90	100	110	145	170	210	240	265	290	325	360	425
H3	-	-	1075	1240	1400	1595	1800	2090	2420	2615	2895	3160	3885
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
D1	-	-	250	250	300	300	350	350	350	400	500	600	650



六、Z43H/X鑄鋼平板閘閥設計與制造標準：

●設計與制造：JB/T5298　API6D
●法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44
●壓力溫度：ANSIB16.34
●結構長度：JB/T5298　ANSIB16.10
●對焊連接長度：GB/T12224　ANSIB16.25
●檢驗與試驗：JB/T9092　API6D

七、Z43H/X鑄鋼平板閘閥安裝尺寸及重量：



ANSI 400Lb　GB 6.4Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
L1	292	330	356	406	495	597	673	762	826	902	978	1054	1232
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
H1	500	560	630	735	955	1150	1440	1545	1815	1965	2295	2450	-
H2	-	-	1130	1300	1470	1675	1890	2195	2540	2745	3040	3320	4080
H3	88	100	110	120	160	185	230	265	290	320	360	395	470
D0	250	300	300	350	350	400	500	600	650	700	800	1000	-
D1	-	-	250	250	300	300	350	350	350	400	500	600	650
ANSI 600Lb GB 10.0Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	6000
L	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
L1	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
H1	500	560	630	735	955	1150	1440	1545	1815	1965	-	-	-
H2	-	-	1130	1300	1470	1675	1890	2195	2540	2745	3040	3320	4080
H3	88	100	110	120	160	185	230	265	290	320	360	395	470
D0	300	350	350	400	500	600	650	700	800	1000	-	-	-
D1	-	-	250	250	300	300	350	350	350	400	500	600	650





八、Z43H/X鑄鋼平板閘閥訂貨說明：

歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263







1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。





Z43H/X鑄鋼平板閘閥采用無填料結構，偉動機構確保閥門啟閉靈活，其啟閉力矩僅為普通閥門的3/1-1/2。
