產品展示Y型襯氟過濾器
- 型 號：Y型
- 類 別：Y型襯氟過濾器
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2438
Y型襯氟過濾器的閥體內腔和濾網全部襯氟塑料，該產品在幾乎所有的強酸強堿和有機溶劑等介質中均攤能使用，其介質流量與閥門開度基本呈流線性遞增，可用于控制閥的流量。
點擊放大一、Y型襯氟過濾器概述：
閥體內腔和濾網全部襯氟塑料，該產品在幾乎所有的強酸強堿和有機溶劑等介質中均攤能使用，其介質流量與閥門開度基本呈流線性遞增，可用于控制閥的流量。
二、Y型襯氟過濾器主要特點：
1、整體式閥體設計；
2、可更換的過濾內件；
3、多種過濾結構設計；
4、濾網精度18—500目可選；
5、常規30目設計；
6、又排放接口；
7、標準法蘭連接

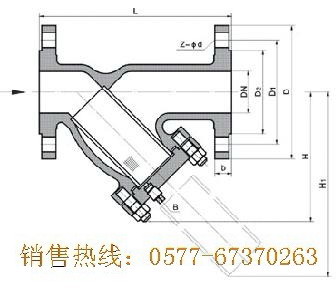

三、Y型襯氟過濾器1.0-1.6Mpa連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H |
H1 |
|
PN1.0-1.6MPa |
||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
15 |
4-Φ14 |
70 |
150 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
3 |
17 |
4-Φ14 |
70 |
160 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
17 |
4-Φ14 |
80 |
160 |
|
32 |
11/4 |
190 |
140 |
100 |
75 |
3 |
19 |
4-Φ18 |
85 |
160 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
19 |
4-Φ18 |
90 |
170 |
|
50 |
2 |
230 |
165 |
125 |
100 |
3 |
21 |
4-Φ18 |
110 |
170 |
|
65 |
11/2 |
250 |
185 |
145 |
120 |
3 |
21 |
4-Φ18 |
115 |
210 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
21 |
4-Φ18 |
135 |
250 |
|
100 |
4 |
320 |
220 |
180 |
155 |
3 |
23 |
8-Φ18 |
155 |
300 |
|
125 |
5 |
400 |
250 |
210 |
185 |
4 |
24 |
8-Φ18 |
250 |
350 |
|
150 |
6 |
500 |
285 |
240 |
210 |
4 |
26 |
8-Φ23 |
285 |
400 |
|
200 |
8 |
600 |
340 |
295 |
265 |
4 |
26 |
8-Φ23 |
360 |
450 |
四、Y型襯氟過濾器2.5Mpa連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H |
H1 |
|
PN2.5MPa |
||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
15 |
4-Φ14 |
70 |
150 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
3 |
17 |
4-Φ14 |
70 |
160 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
17 |
4-Φ14 |
80 |
160 |
|
32 |
11/4 |
190 |
140 |
100 |
75 |
3 |
19 |
4-Φ18 |
85 |
160 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
19 |
4-Φ18 |
90 |
170 |
|
50 |
2 |
230 |
165 |
125 |
100 |
3 |
21 |
4-Φ18 |
110 |
170 |
|
65 |
11/2 |
250 |
185 |
145 |
120 |
3 |
23 |
8-Φ18 |
115 |
210 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
25 |
8-Φ18 |
135 |
250 |
|
100 |
4 |
320 |
235 |
190 |
155 |
3 |
25 |
8-Φ22 |
155 |
300 |
|
125 |
5 |
400 |
270 |
220 |
185 |
4 |
28 |
8-Φ26 |
250 |
350 |
|
150 |
6 |
500 |
300 |
250 |
210 |
4 |
30 |
8-Φ26 |
285 |
400 |
|
200 |
8 |
600 |
360 |
310 |
275 |
4 |
32 |
12-Φ26 |
360 |
450 |
五、Y型襯氟過濾器訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦過濾精度⑧使用溫度⑨濾框?yàn)V網目數⑩是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
