產品展示X43F襯氟旋塞閥
- 型 號：X43F
- 類 別：X43F襯氟旋塞閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：3506

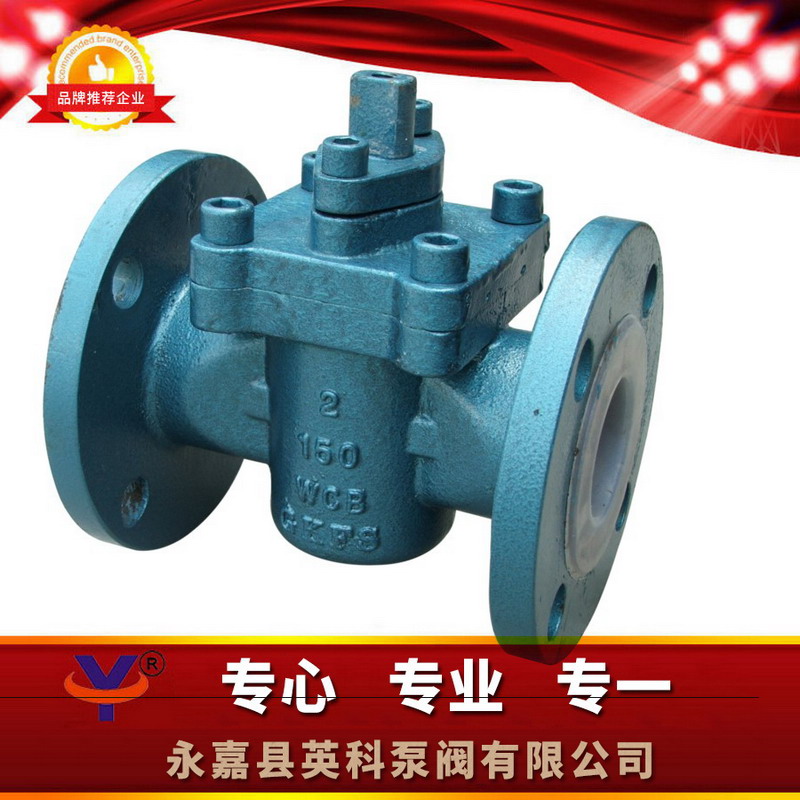

X43F襯氟旋塞閥屬全襯里型，所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要.
點擊放大一、X43F襯氟旋塞閥概述：
旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小�；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配（三通旋塞閥）。
二、X43F襯氟旋塞閥結構特點：
1、X43S型、X44S型屬全襯里型，所有過流部件、閥體、塞子表面均襯有高分子材料滿足各種工況需要。
2、X43F/P型、XD63F/R型、XC63F/R型屬襯套型，特殊設計的閥座襯套（聚四氟乙烯或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副、塞子為不銹鋼（不襯）。密封性能好、使用壽命長、自潤滑、轉動靈活。
三、X43F襯氟旋塞閥技術規范：
|
設計標準 |
GB12233/GB12233 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
手動、電動、氣動 |
|
結構形式 |
直通、L型三通、T型三通 |
|
公稱壓力 |
0.6、1.0、1.6、2.5 |

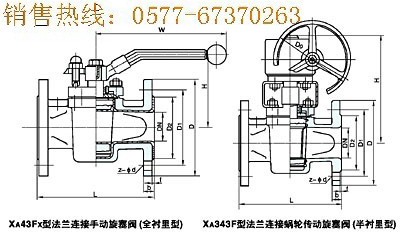

四、X43F襯氟旋塞閥連接尺寸：
|
公稱通徑 |
PN1。6（Mpa）主要外形尺寸和連接尺寸 |
||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
D0 |
H |
|
15 |
130 |
95 |
65 |
45 |
3 |
15 |
4-Φ14 |
140 |
85 |
|
20 |
130 |
105 |
75 |
55 |
3 |
17 |
4-Φ14 |
140 |
90 |
|
25 |
140 |
115 |
85 |
65 |
3 |
17 |
4-Φ14 |
200 |
100 |
|
32 |
165 |
140 |
100 |
75 |
3 |
19 |
4-Φ18 |
200 |
100 |
|
40 |
165 |
150 |
110 |
85 |
3 |
19 |
4-Φ18 |
260 |
130 |
|
50 |
203 |
165 |
125 |
100 |
3 |
21 |
4-Φ18 |
260 |
130 |
|
65 |
222 |
185 |
145 |
120 |
3 |
21 |
4-Φ18 |
280 |
135 |
|
80 |
241 |
200 |
160 |
135 |
3 |
21 |
4-Φ18 |
350 |
165 |
|
100 |
305 |
220 |
180 |
155 |
3 |
23 |
8-Φ18 |
350 |
180 |
|
125 |
356 |
250 |
210 |
185 |
4 |
24 |
8-Φ18 |
200 |
210 |
|
150 |
394 |
285 |
240 |
210 |
4 |
26 |
8-Φ23 |
200 |
450 |
|
200 |
457 |
340 |
295 |
265 |
4 |
26 |
8-Φ23 |
240 |
490 |
|
250 |
533 |
405 |
355 |
320 |
4 |
28 |
12-Φ26 |
240 |
550 |
|
公稱通徑 |
PN1。6（Mpa）主要外形尺寸和連接尺寸 |
||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
D0 |
H |
|
15 |
130 |
95 |
65 |
45 |
3 |
15 |
4-Φ14 |
140 |
85 |
|
20 |
130 |
105 |
75 |
55 |
3 |
17 |
4-Φ14 |
140 |
90 |
|
25 |
140 |
115 |
85 |
65 |
3 |
17 |
4-Φ14 |
200 |
100 |
|
32 |
165 |
140 |
100 |
75 |
3 |
19 |
4-Φ18 |
200 |
100 |
|
40 |
165 |
150 |
110 |
85 |
3 |
19 |
4-Φ18 |
260 |
130 |
|
50 |
203 |
165 |
125 |
100 |
3 |
21 |
4-Φ18 |
260 |
130 |
|
65 |
222 |
185 |
145 |
120 |
3 |
21 |
4-Φ18 |
280 |
135 |
|
80 |
241 |
200 |
160 |
135 |
3 |
21 |
4-Φ18 |
350 |
165 |
|
100 |
305 |
220 |
180 |
155 |
3 |
23 |
8-Φ18 |
350 |
180 |
|
125 |
356 |
250 |
210 |
185 |
4 |
24 |
8-Φ18 |
200 |
210 |
|
150 |
394 |
285 |
240 |
210 |
4 |
26 |
8-Φ23 |
200 |
450 |
|
200 |
457 |
340 |
295 |
265 |
4 |
26 |
8-Φ23 |
240 |
490 |
|
250 |
533 |
405 |
355 |
320 |
4 |
28 |
12-Φ26 |
240 |
550 |
備注：DN125以上D0尺寸為渦輪手輪尺寸，DN125以下D0尺寸為手柄尺寸
五、X43F襯氟旋塞閥訂貨說明：
1.襯氟旋塞閥產品名稱;
2.襯氟旋塞閥產品型號;
3.襯氟旋塞閥產品口徑;
4.襯氟旋塞閥使用介質;
5.襯氟旋塞閥使用溫度;
6.襯氟旋塞閥驅動方式;
7.襯氟旋塞閥公稱壓力;
8.襯氟旋塞閥產品材料;
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
X43F襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小�；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配（三通旋塞閥）。
