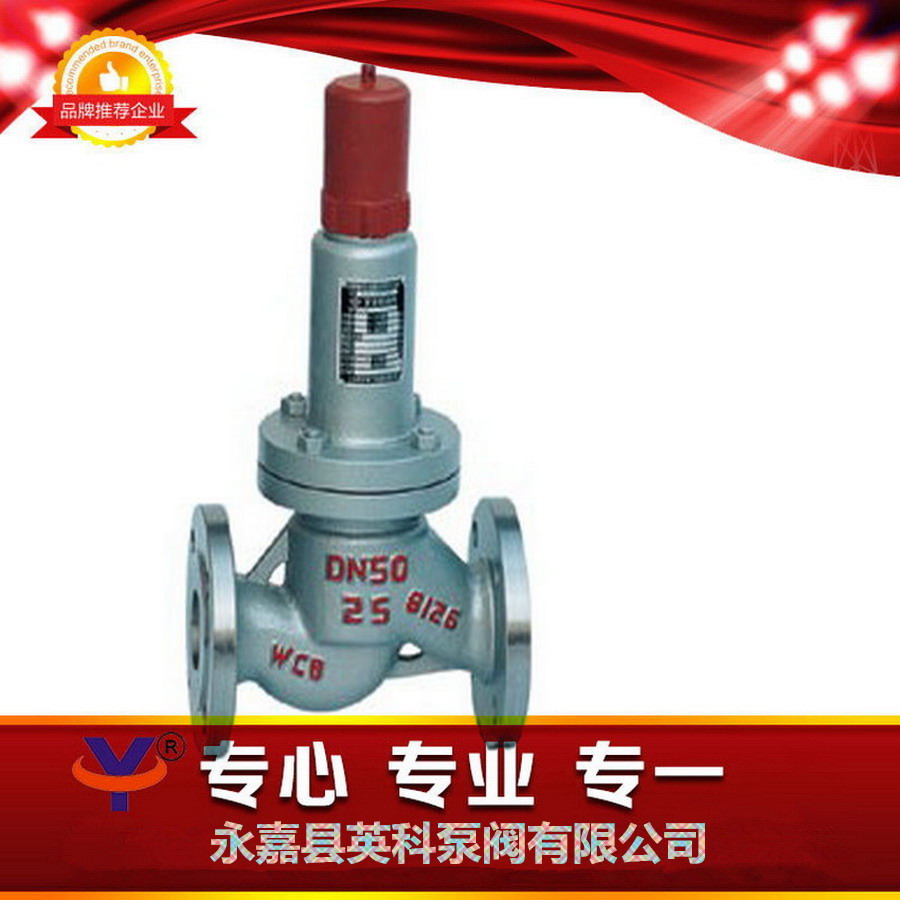

產品展示AHN42F平行式安全回流閥
- 型 號:AHN42F
- 類 別:AHN42F平行式安全回流閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:2397
安全回流閥安裝維護.安全回流閥批發.安全回流閥銷售、聊城市安全回流閥、濱州市安全回流閥、菏澤市安全回流閥、河南安全回流閥、安全回流閥最新報價.洛陽市安全回流閥、開封市安全回流閥、洛陽市安全回流閥、平頂山市安全回流閥、安陽市安全回流閥、鶴壁市安全回流閥、新鄉市安全回流閥、焦作市安全回流閥、濮陽市安全回流閥
一、AHN42F平行式安全回流閥概述:
平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上,當泵前壓力超過規定值時,閥門自動開啟并起安全回流作用,保證設備和管路的安全運行。

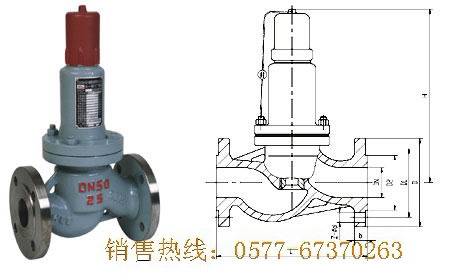

二、AHN42F平行式安全回流閥結構圖:
三、AHN42F平行式安全回流閥外形尺寸和連接尺寸:
公稱通徑 |
尺寸 |
||||||
D |
D1 |
D2 |
b |
Z-d |
L |
H |
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
四、AHN42F平行式安全回流閥訂貨說明:
1、①產品名稱與型號②公稱直徑③閥體材質及密封面材質④工作壓力級或開啟壓力(整定壓力)值⑤排放壓力的最高值及回座壓力(或啟閉壓差)最低值⑥被保護系統或設備的必須排量及擬裝設閥門的數量⑦使用介質及其重度(液體)或分子量(氣體)⑧進口介質溫度⑨閥門承受背壓的類型及數值⑩是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:0577-67370263
AHN42F平行式安全回流閥裝于液化石油氣站罐泵出口的液相回流管道上,當泵前壓力超過規定值時,閥門自動開啟并起安全回流作用,保證設備和管路的安全運行。
