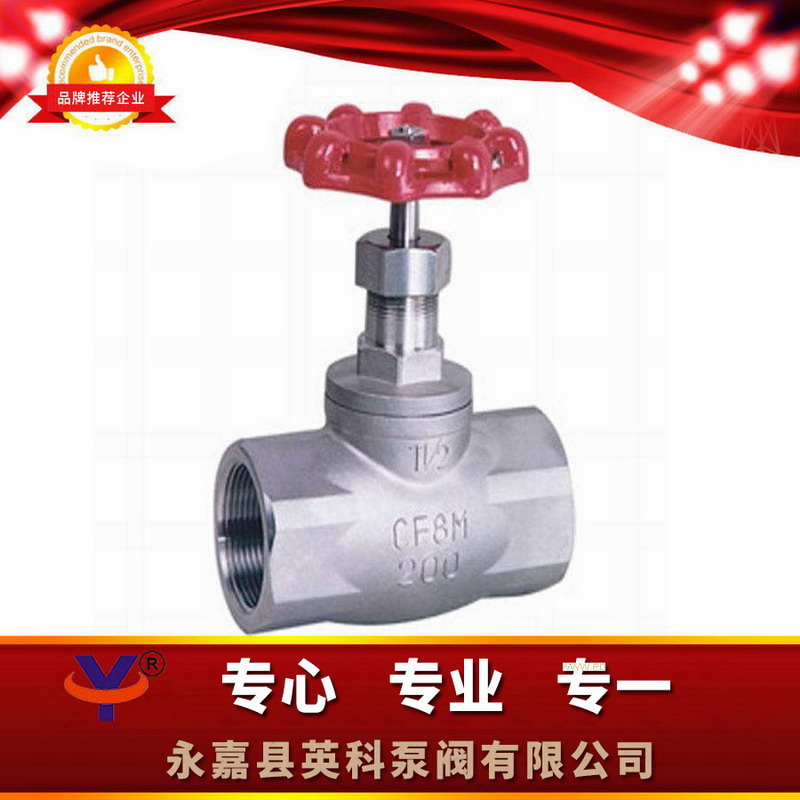

一、J11W不銹鋼內螺紋截止閥概述：

公稱壓力：1.6-2.5MPa

適用穩定范圍：-20～232℃～350℃

適用介質：水、油、氣及某些腐蝕性液體（W。O。G）。

螺紋類型：G。NPT。BSPT。BSP。DI259/2999

二、J11W不銹鋼內螺紋截止閥性能參數：

型號	公稱壓力	試驗壓力PS（Mpa）		工作壓力PN(Mpa)	工作溫度 (℃)	適用介質
		殼體	密封
J11W-16P J11W-16R	1.6	2.5	1.76	1.6	≤100	油類 Oil
						硝酸類腐蝕性介質
					≤350	醋酸類腐蝕性介質
						堿液、鹽水、海水等

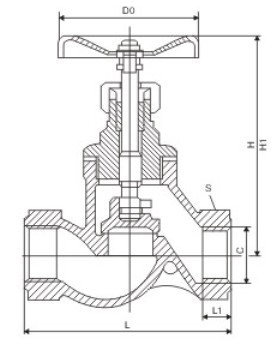

三、J11W不銹鋼內螺紋截止閥連接尺寸：





公稱通徑 DN(mm)	管螺紋	尺 寸 (mm)
		L	D1	S	H	H1	D0
15	1/2	90	14	32	109	117	65
20	3/4	100	16	36	109	117	65
25	1	120	18	46	132	142	80
32	1/4	140	20	55	156	168	100
40	1/2	170	22	65	167	168	100
50	2	200	24	80	182	200	120
65	2/2	260	26	95	200	223	120















四、J11W不銹鋼內螺紋截止閥訂貨說明：



 1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
