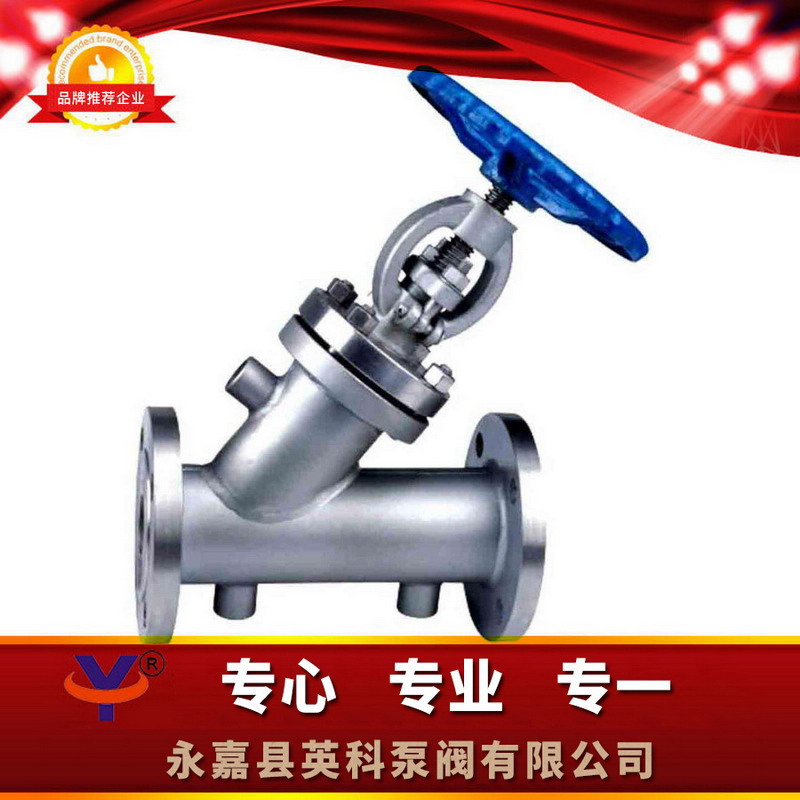

一、BJ45H/W角式保溫截止閥概述：

該閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。

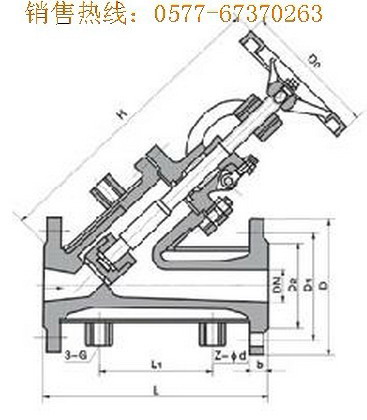

二、BJ45H/W角式保溫截止閥結構圖片：



三、BJ45H/W角式保溫截止閥設計標準：







●設計與制造：　GB12233
●法蘭尺寸：JB/T79　GB9113
●結構長度：　GB12221
●檢驗與試驗：　GB/T13927



四、BJ45H/W角式保溫截止閥性能規范：



型號	公稱壓力	試驗壓力		適用溫度	適用介質	保溫套壓力
		Shell	Seal
BJ45W-25P	2.5	3.75	2.75	≤200	Acetic urea	≤1.3
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6		Acetic urea
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6



五、BJ45H/W角式保溫截止閥主要零件材質：



零件名稱LTEM	ZG1CR18NI9TI系列	ZGOOCR18NI10系列	ZG1Cr18Ni12MO2Ti系列	ZGOOCR17NI14MO2系列	WCB系列
閥體/閥蓋世BODY/CAP	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
閘板WEDGE	ZG1CR18NI9TI	ZGOOCR18NI10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	1Cr13
閥桿STEM	1CR18NI9TI	00cr18ni10	1CR18NI12MOTI	OOCR17NI14MO	1Cr13
填料PACKING	PTFE紡織	PTFE紡織	PTFE紡織	PTFE紡織	石墨 GRAPHITE
墊片GASKET	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 GRAPHITE+304
壓蓋GLAND FLANGE	ZG1CR18NI9TI	ZG00CR18ni10	ZG1Cr18Ni12MO2Ti	ZGOOCR17NI14MO2	WCB
填料壓環 STUFFING RING	1CR18NI9TI	00CR18NI10	1Cr18NI12MOTI	OOCR17NI14MO	1Cr13
螺栓BOLT	1cr17ni2	1CR17NI2	1Cr17NI2	1Cr17Ni2	35CrMoA
螺母NUT	1cr18ni9ti	1CR18NI9TI	1Cr18NI9ti	1Cr18NI9ti	45





GB 2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150
L	170	190	210	230	260	300	340	380	430	-	550
H	260	310	375	375	385	450	485	600	625	735	790
D0	120	140	160	160	160	240	240	280	320	360	360
GB 4.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150
L	170	190	210	230	260	300	340	380	430	-	550
H	260	310	375	375	385	450	485	600	625	735	790
D0	120	140	160	160	160	240	240	280	320	360	360
GB 6.4MPa
DN	25		32		50		65		100		150
L	235		260		300		340		430		415
H	375		385		450		510		670		670
D0	160		160		240		240		400		400





七、BJ45H/W角式保溫截止閥訂貨須知：





1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。





歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263 六、BJ45H/W角式保溫截止閥安裝尺寸及重量：





BJ45H/W角式保溫截止閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。
