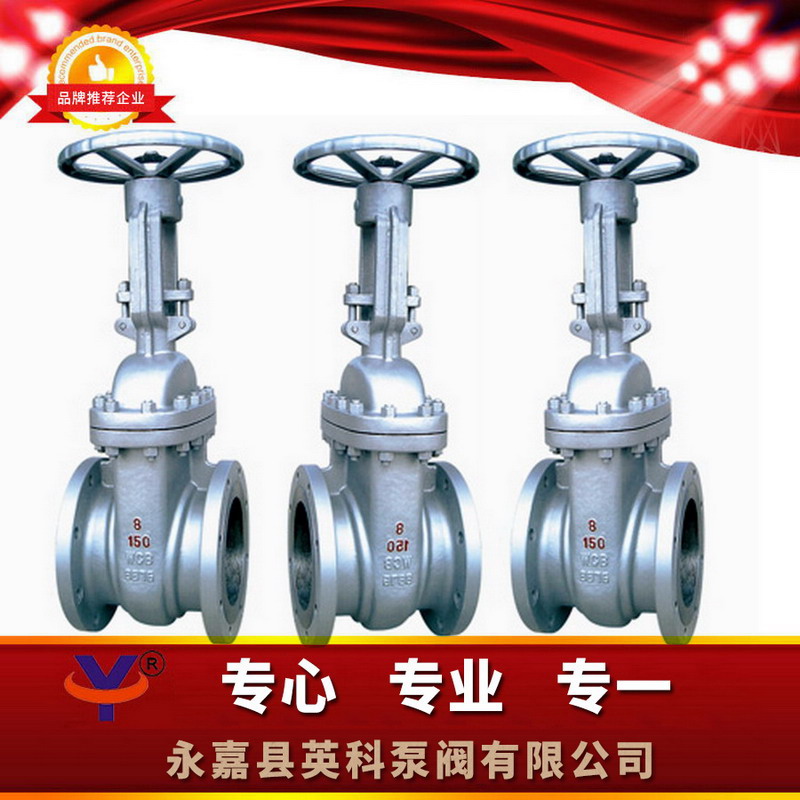

產品展示Z40WAPI低溫法蘭閘閥
- 型 號：Z40WAPI
- 類 別：Z40WAPI低溫法蘭閘閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2767
Z40WAPI低溫法蘭閘閥簡介： 名稱：API低溫法蘭閘閥 型號：DZ41Y;口徑：50～300MM;壓力：1.6～6.4Mpa;溫度：-196～196℃;材料：碳鋼、不繡鋼等;設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF
點擊放大一、Z40WAPI低溫法蘭閘閥簡介：
名稱：API低溫法蘭閘閥
型號：DZ41Y
口徑：50～300MM
壓力：1.6～6.4Mpa
溫度：-196～196℃
材料：碳鋼、不繡鋼等
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF
二、Z40WAPI低溫法蘭閘閥結構特點：
1、符合國內外先進標準要求，密封可靠，性能優良，造型美觀。
|
項目 |
設計制造 |
壓力 - 溫度基準 |
結構長度 |
法蘭連接試驗 |
試驗與檢測 |
|
標準 |
API600 |
ANSIB16.34 |
ANSI16.10 |
ANSIB16.5 |
API598 |
五、Z40WAPI低溫法蘭閘閥試驗壓力：
|
試驗項目 |
殼體強度試驗 Mpa |
高壓密封試驗 Mpa |
低壓密封試驗 Mpa |
適應溫度 |
|
|
介 質 |
水 |
空 氣 |
|
||
|
壓力等級 |
150Lb |
3.0 |
2.2 |
0.6 |
≤ 150 ℃ |
|
壓力等級 |
300Lb |
7.5 |
5.5 |
0.6 |
≤ 150 ℃ |
|
壓力等級 |
600Lb |
15.0 |
11.0 |
0.6 |
≤ 150 ℃ |
六、Z40WAPI低溫法蘭閘閥主要零件材質：
|
零件名稱 |
CF8 系列 |
CF3 系列 |
CF8 系列 |
CF3 系列 |
WCB 系列 |
|
閥體 / 閥蓋 |
CF8 |
CF3 |
CF 8M |
CF 3M |
WCB |
|
閘板 |
CF8 |
CF3 |
CF 8M |
CF 3M |
WCB |
|
閥桿 |
F304 |
F 304L |
F316 |
F 316L |
1Cr13 Graphite |
|
填料 |
PTFF 編織 |
PTFE 編織 |
PTFE 編織 |
PTFE 編織 |
石墨 Graphite+304 |
|
墊片 |
PTFE+304 |
PTFE+ 304L |
PTFE+ 316L |
PTFE+ 316L |
石墨 +304 |
|
壓蓋 |
CF8 |
CF3 |
CF 3M |
CF 3M |
WCB |
|
填料壓環 |
304 |
304L |
316L |
316L |
1Cr13 |
|
螺栓 |
193-BB |
A193-B8 |
193-B 8M |
A193-B 8M |
35CrMoA |
|
螺母 |
A194 -8M |
A194 -8M |
A194 -8M |
A194 -8M |
45 |
七、Z40WAPI低溫法蘭閘閥150LB主要連接尺寸重量：
|
尺寸 |
In |
1/2 |
3/4 |
1 ″ |
1-1/4 |
1-1/2 |
2 ″ |
2-1/2 |
3 ″ |
4 ″ |
5 ″ |
6 ″ |
8 ″ |
10 ″ |
12 ″ |
14 ″ |
16 ″ |
18 ″ |
20 ″ |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
L |
In |
5.51 |
5.98 |
6.49 |
7.00 |
7.48 |
8.50 |
9.48 |
11.14 |
12.00 |
15.00 |
15.86 |
16.49 |
17.99 |
19.76 |
30.00 |
32.94 |
35.98 |
39.01 |
|
Mm |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
|
|
H |
In |
6.10 |
6.29 |
7.32 |
8.50 |
9.84 |
12.99 |
14.48 |
15.51 |
18.62 |
25.98 |
27.99 |
32.00 |
39.48 |
44.76 |
58.62 |
62.24 |
79.40 |
87.71 |
|
Mm |
155 |
160 |
186 |
216 |
250 |
330 |
368 |
394 |
473 |
660 |
711 |
813 |
1003 |
1137 |
1489 |
1581 |
2017 |
2228 |
|
|
DO |
In |
3.93 |
3.93 |
4.92 |
6.29 |
6.29 |
9.48 |
9.48 |
11.81 |
11.81 |
13.77 |
13.77 |
15.74 |
19.68 |
23.62 |
23.62 |
25.59 |
32.99 |
35.00 |
|
Mm |
100 |
100 |
125 |
160 |
160 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
500 |
600 |
600 |
650 |
838 |
889 |
七、Z40WAPI低溫法蘭閘閥600LB主要連接尺寸重量：
|
尺寸 |
In |
1/2 ″ |
3/4 |
1 ″ |
1-1/4 |
1-1/2 |
2 ″ |
2-1/2 |
3 ″ |
4 ″ |
5 ″ |
6 ″ |
8 ″ |
10 ″ |
12 ″ |
14 ″ |
16 ″ |
18 ″ |
20 ″ |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
L |
In |
6.49 |
7.48 |
8.50 |
9.01 |
9.48 |
11.49 |
12.99 |
14.01 |
17.00 |
20.00 |
22.00 |
25.98 |
30.98 |
32.99 |
32.99 |
39.01 |
42.99 |
47.00 |
|
Mm |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
838 |
991 |
1092 |
1194 |
|
|
H |
In |
6.10 |
6.29 |
7.32 |
8.50 |
9.84 |
20.07 |
21.81 |
23.42 |
28.03 |
32.51 |
`39.17 |
45.55 |
54.05 |
63.11 |
63.11 |
80.00 |
90.00 |
102.00 |
|
Mm |
155 |
160 |
186 |
216 |
250 |
510 |
554 |
595 |
712 |
826 |
995 |
1157 |
1373 |
1603 |
1603 |
2032 |
22.86 |
2591 |
|
|
DO |
In |
3.39 |
3.39 |
4.62 |
6.29 |
6.29 |
10.00 |
10.00 |
12.00 |
14.01 |
15.98 |
20.00 |
24.01 |
27.00 |
27.00 |
27.00 |
35.00 |
35.00 |
44.01 |
|
Mm |
100 |
100 |
125 |
160 |
160 |
254 |
254 |
305 |
356 |
406 |
508 |
610 |
686 |
686 |
686 |
889 |
889 |
1118 |
|
八、Z40WAPI低溫法蘭閘閥訂貨說明： |
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
Z40WAPI低溫法蘭閘閥:1、符合國內外先進標準要求，密封可靠，性能優良，造型美觀。2、閘板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
