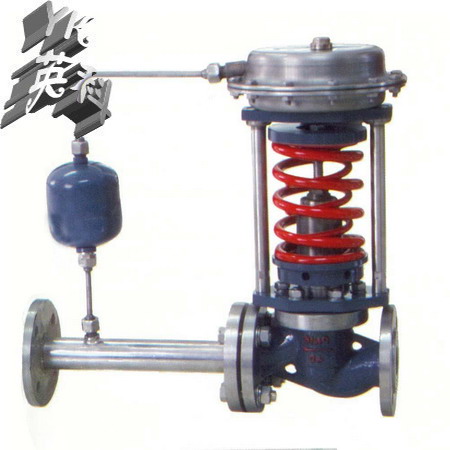

產品展示ZZYP自力式壓力調節閥
- 型 號：
- 類 別：ZZYP自力式壓力調節閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：2131
無
點擊放大一、ZZYP自力式壓力調節閥概述：
ZZYP調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。ZZYP調節閥具有測量、執行、控制的綜合功能�？捎迷跓o(wú)氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。
二、ZZYP自力式壓力調節閥主要性能指標：
|
控制精度％ |
±8 |
|||||||||||
|
允許泄 |
硬密封（L/H） |
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量 |
||||||||||
|
軟密封（ml/min） |
DN(mm) |
|||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
|||||
三、ZZYP自力式壓力調節閥技術參數 ：
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
閥座直徑DN（mm） |
10 |
12 |
15 |
20 |
||||||||||
|
額定流量系數Kv |
1.8 |
2.4 |
4.4 |
4 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
允許壓差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||||
|
公稱壓力（MPa） |
1.6 4.0 6.4 |
|||||||||||||
|
固有流量特性 |
快開 |
|||||||||||||
|
保證調壓閥正常工作 |
0.05 |
|||||||||||||
|
壓力分段范圍 |
15～50 40～80 60～100 80～140 120～80 |
|||||||||||||
|
工作溫度℃ |
液體≤140;氣體≤80；配冷凝器和散熱片≤350 |
|||||||||||||
|
適合介質 |
氣體、蒸汽、低粘度液體 |
|||||||||||||
|
法蘭尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 |
|||||||||||||
|
結構長度 |
按GB12221-89標準 |
|||||||||||||
|
可配附件 |
冷凝器（用于介質為蒸汽的場合）、散熱片等。 |
|||||||||||||
|
執行機構信號接口 |
內螺紋M16×1.5 |
|||||||||||||
四、ZZYP自力式壓力調節閥外形尺寸及重量：
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
|
B |
233 |
332 |
373 |
522 |
673 |
980 |
1200 |
||||||
|
H |
壓 |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
|||
|
120～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
|||||
|
280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
|||||
|
480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
||||||
|
600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
|
1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
|
A |
壓 |
15～140 |
φ282 |
φ308 |
|||||||||
|
120～300 |
φ232 |
||||||||||||
|
280～1000 |
φ196 |
φ196 |
φ282 |
||||||||||
|
600～2500 |
φ85 |
φ96 |
|||||||||||
|
大約重量（Kg） |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
||||
|
導壓管接口螺紋 |
M16×15 |
||||||||||||
五、ZZYP自力式壓力調節閥特點：
|
【 ZZYP調節閥產品特點 】 |
【 ZZYP調節閥主要零件材料 】 |
|
● 自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。 |
● 閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti |
|
● 壓力分段范圍細且互相交叉，調節精度高。 |
● 閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti |
|
● 壓力設定值在運行期間可連續設定。 |
● 閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti |
|
● 對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。 |
● 閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti |
|
● 橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。 |
● 膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼 |
|
● 采用壓力平衡機構，使調節閥反應靈敏、控制精確 。 |
● 填料：丁腈、乙炳、氟、耐油橡膠 |
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。 2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明 3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。 4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。 歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
六、ZZYP自力式壓力調節閥訂貨說明：
