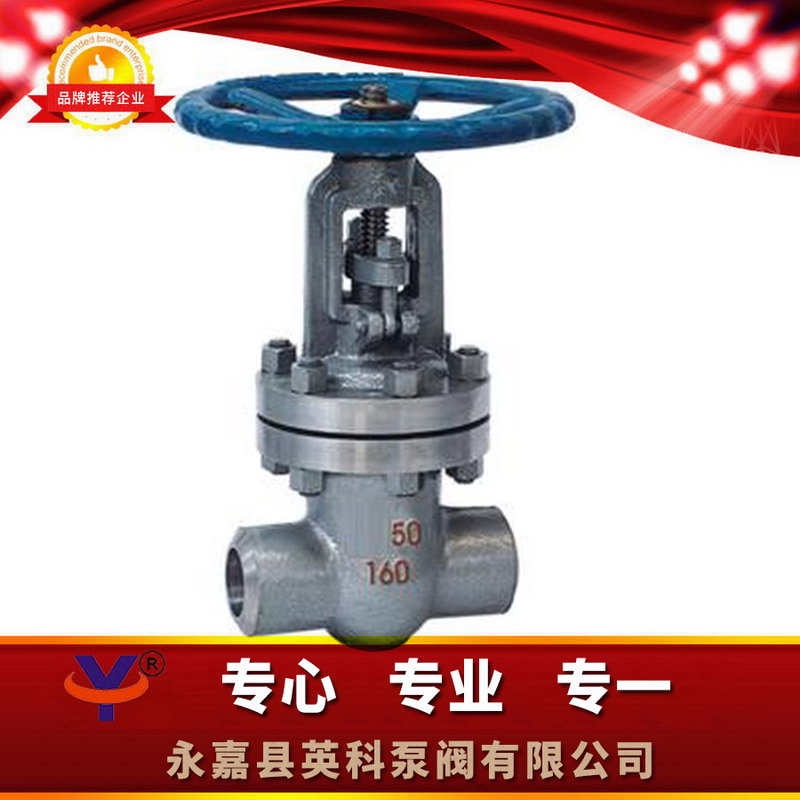

產品展示Z61Y焊接式閘閥
- 型 號：Z61Y
- 類 別：Z61Y焊接式閘閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：4094
Z61Y焊接式閘閥工作溫度≤540℃（其中P57170V工作溫度為570℃）的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為水、油品、酸性介質等。操作方式有手動、齒輪傳動、電動等。
點擊放大一、Z61Y焊接式閘閥概述：
焊接連接的閘閥適用于公稱壓力PN16.0-32.0Mpa，工作溫度≤540℃（其中P57170V工作溫度為570℃）的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為水、油品、酸性介質等。操作方式有手動、齒輪傳動、電動等。
二、Z61Y焊接式閘閥結構圖片：
三、Z61Y焊接式閘閥標準材質明細表：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
銷釘 |
A276420 |
A182F304 |
||
|
9 |
填料壓套 |
A276410 |
A182F304(L) |
A1, 82F316(L) |
|
|
10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料壓板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
閥桿螺母 |
A276420 |
|||
|
14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
—29℃～425℃ |
—29℃～540℃ |
—29℃～200℃ |
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量(KG)
四、Z61Y焊接式閘閥外形尺寸及重量：
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
|
|
H(開) |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
|
|
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
|
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
|
五、Z61Y焊接式閘閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.royalseal.net.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
焊接連接的閘閥適用于公稱壓力PN16.0-32.0Mpa，工作溫度≤540℃（其中P57170V工作溫度為570℃）的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為水、油品、酸性介質等。操作方式有手動、齒輪傳動、電動等。
